25
Fig.1
Fig.2
Fig.3

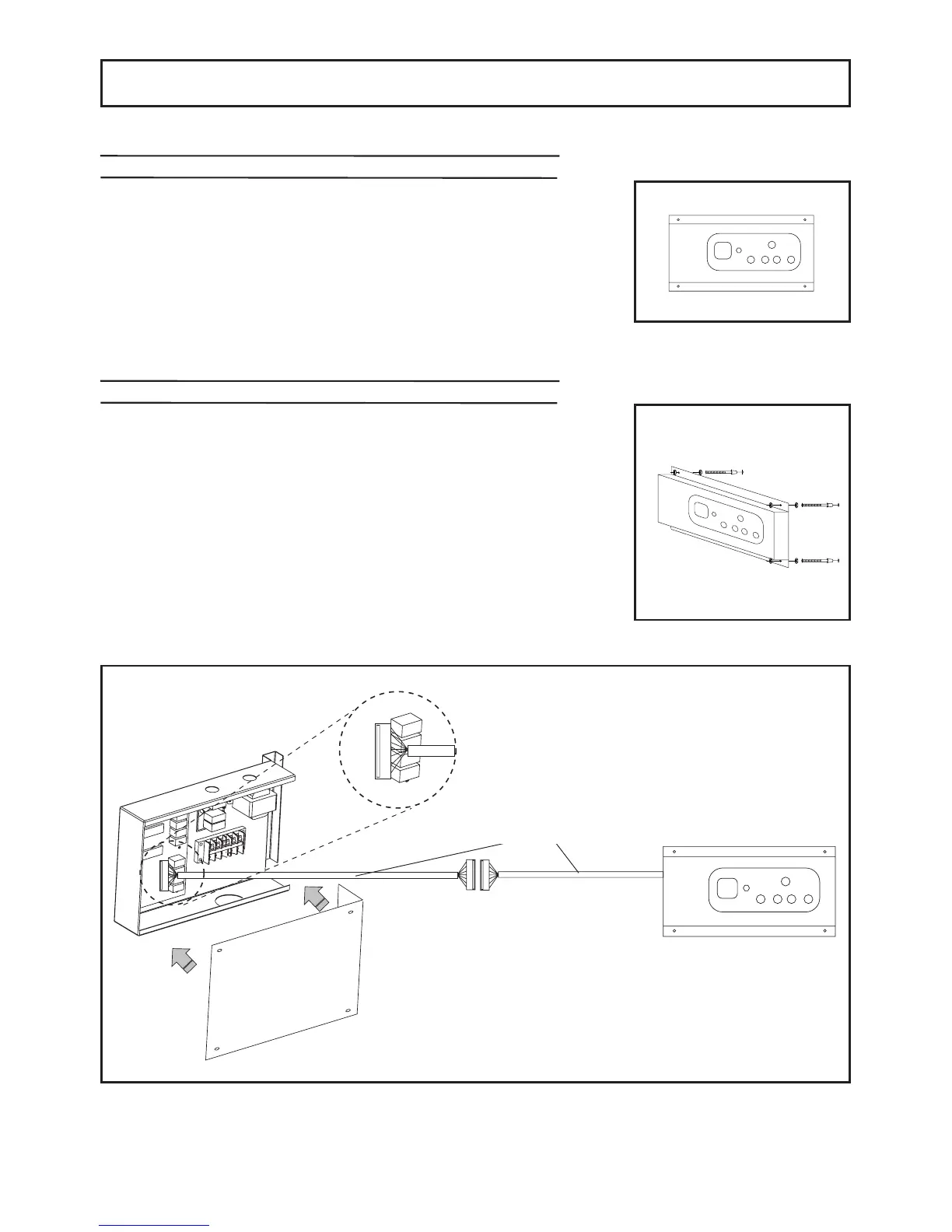

INSTALLAZIONE
SCELTA DEL LUOGO DI INSTALLAZIONE RICEVITORE
Con l’utilizzo del telecomando a raggi infrarossi, si deve prevedere l’in-
stallazione di un ricevitore che trasmetta al condizionatore i comandi
ricevuti dal telecomando stesso.
Il ricevitore deve essere posizionato in un luogo di facile accesso (nel
caso di rottura del telecomando, il ricevitore può selezionare le funzio-
ni principali).
Si deve tener presente che la portata del telecomando è di circa 8 mt
e che non deve essere interposto alcun ostacolo tra questi ed il ricevi-
tore.
FISSAGGIO A PARETE
Per fissare a parete l’apparecchio seguire le seguenti fasi di montag-
gio:
1.Fissare il ricevitore al muro tramite l’utilizzo di viti e fisher, pratican-
do i fori in corrispondenza di quelli presenti sui lati del ricevitore stes-
so.
2.Collegare il terminale dal ricevitore al terminale dal cavo in uscita
dalla scheda di controllo e collegata al connettore CN1.
3. Chiudere il coperchio della scatola elettrica.
