INSTALLAZIONE
CONSIGLI PER UNA CORRETTA INSTALLAZIONE

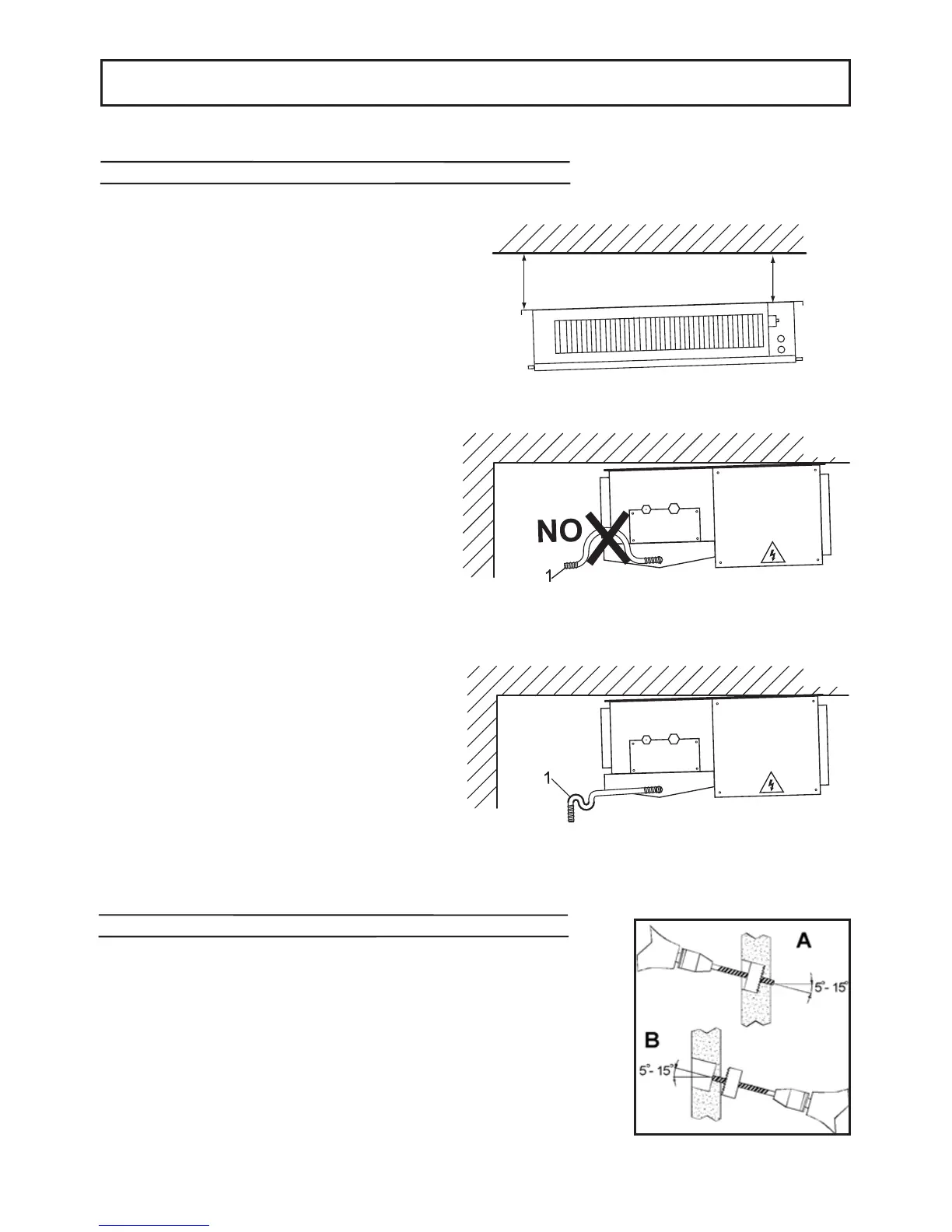

• Installazione orizzontale:
- Garantire una una minima inclinazione, verso il lato di
deflusso per evitare ristagni di acqua nella bacinella,
vedi Fig.1.
A
≥A+10
- Evitare formazioni di dossi o rialzamenti sul tubo di
scarico, vedi 1-Fig.2.
- E’ consigliabile eseguire un sifone (1) sulla tubazione
di scarico condensa, in modo da evitare risalite di odori,
vedi Fig.3.
Fig.2
Fig.3
Fig.1
FORATURA DEL MURO
Per collegare l'unità interna all'unità esterna è necessario praticare un
foro nel muro, del diametro di 100 mm, leggermente discendente verso
l'esterno. Si consiglia di iniziare il foro da un lato del muro (A) e di finirlo
dall'altro (B) per evitare rotture anomale.
Fig.1
