ELECCIÓN DEL LUGAR DE INSTALACIÓN DEL RECEPTOR
Con la utilización del mando por infrarrojos, se debe instalar el recep-
tor que trasmitirá al acondicionador las instrucciones recibidas por el
mando por infrarrojos.
Este receptor debe ser colocado en un lugar de fácil acceso ( téngase
en cuenta que en caso de avería o pérdida del mando por infrarrojos,
la máquina puede funcionar directamente con el receptor, selecciona-
do sobre éste las funciones principales).
Debe tenerse en cuenta que el alcance del mando es de 8 metros, y
que al enviar las señales, no debe haber ningún obstáculo entre
mando y receptor.

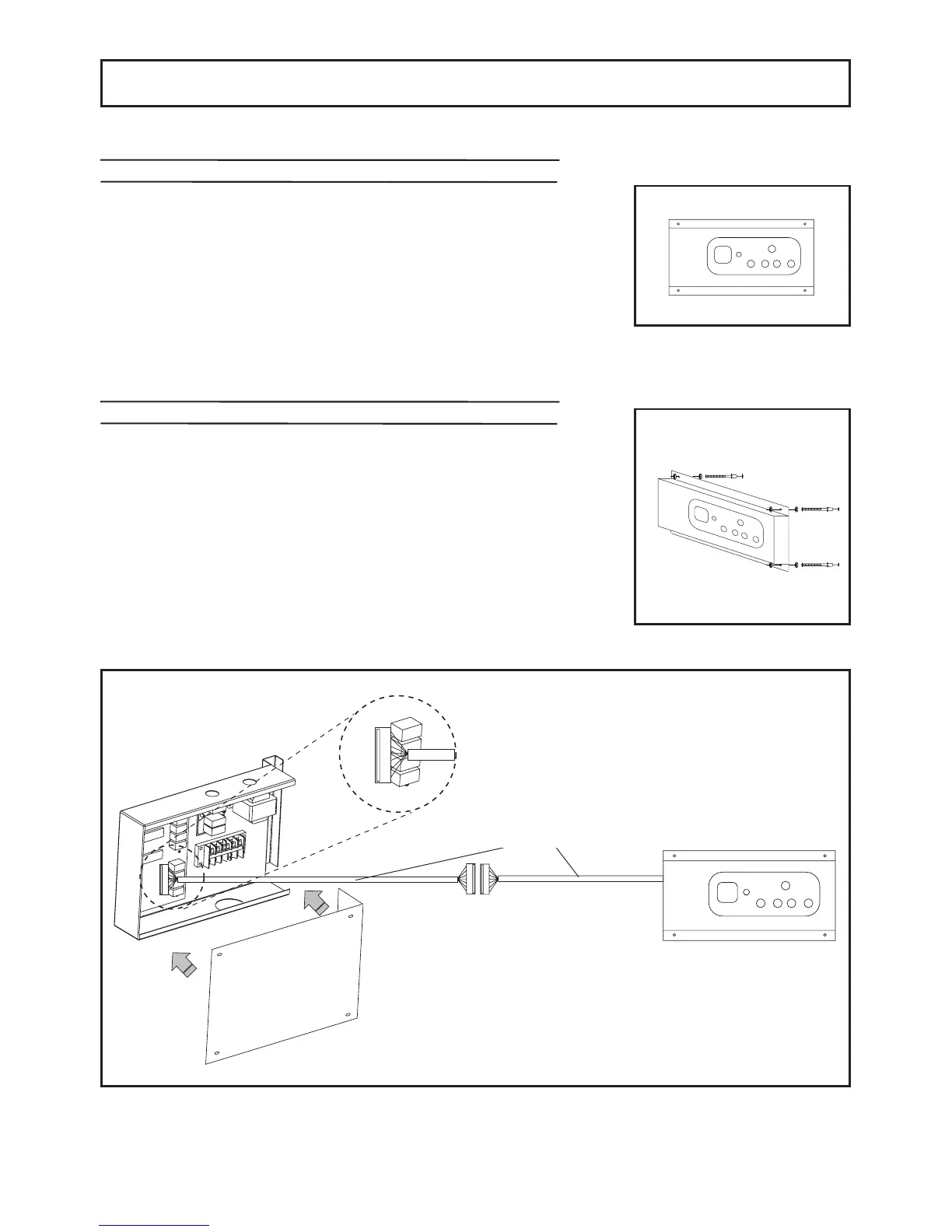

FIJACIÓN EN PARED
Para fijar el aparato en la pared:
1.Fijar el receptor en la pared mediante el uso de tornillos y ganchos
de fijación, realizando los orificios de modo que coincidan con los ori-
ficios del receptor.
2.Conectar el terminal del receptor al terminal del cable de salida de la
tarjeta de control conectada al conector CN1.
3. Cerrar la tapa de la caja eléctrica.
CN1
CN1
Cable de serie
