19
INSTALLATION

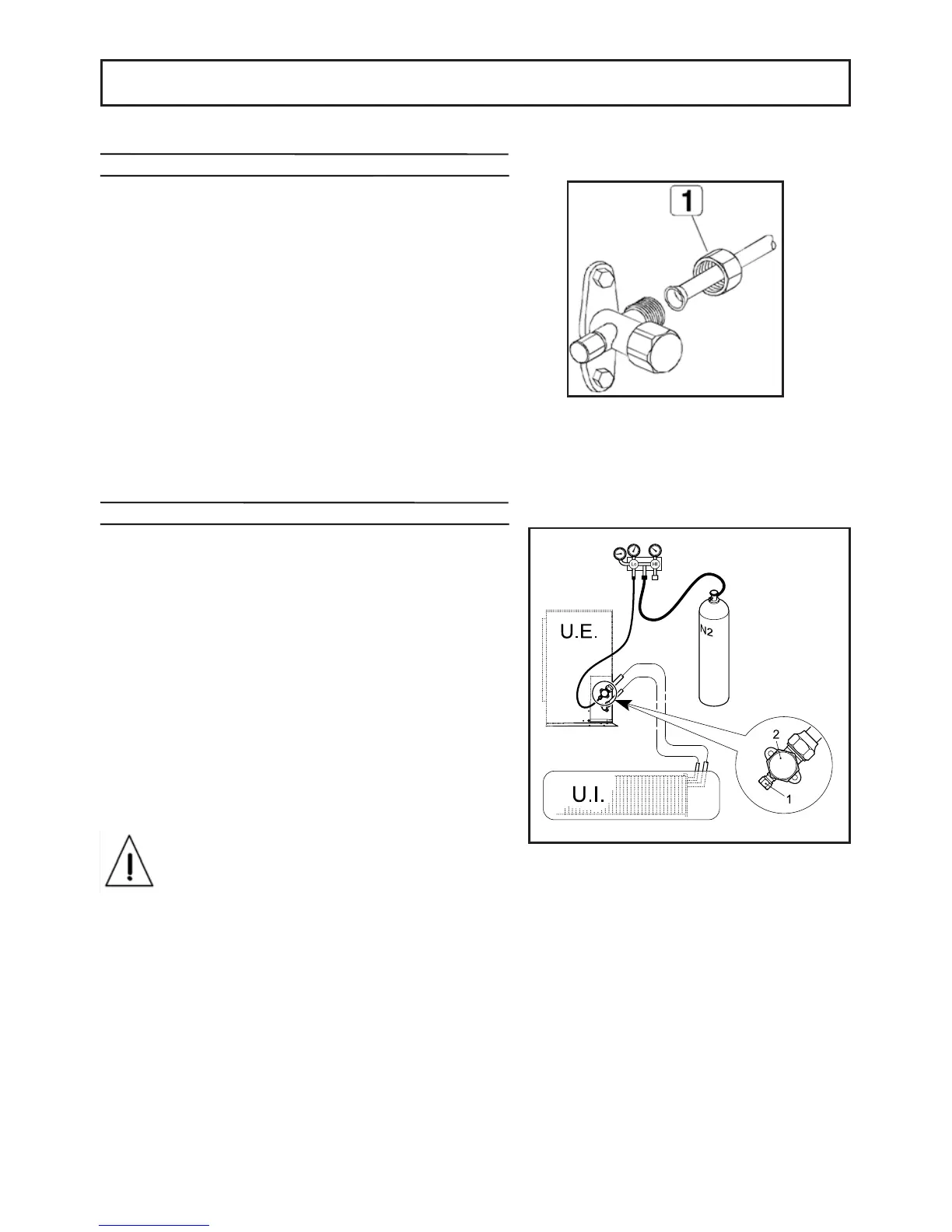

Fig.1
Fig.2
RACCORDEMENTS FRIGORIFIQUES
Pour relier les lignes frigorifiques procéder de la manière indi-
quée ci-dessous :
• Faire coïncider les extrémités du tube dudgeonné avec celles
des raccords prévus sur l’unité intérieure et extérieure.
• Visser l'embout à la main et puis le serrer avec une clé appro-
priée (pour éviter des tensions sur les tuyaux nous conseillons
d’utiliser une contre-clé). Voir les dimensions des clés néces-
saires au paragraphe “SERRAGE DES TUYAUX” .
Répéter l’opération pour le deuxième robinet.
CONTROLE DE L’ETANCHEITE (CONSEILLE)
Avant de réaliser la phase du vide de l’installation, nous
conseillons de vérifier l’étanchéité du circuit frigorifique compre-
nant les jonctions reliant les tuyaux et l’unité intérieure. Pour
l'exécution de cette phase procéder de la manière suivante :
• Les vannes de service de l'unité extérieure étant entièrement
fermées, enlever le bouchon de la prise de service (1-Fig.2) et
le goulot (2-Fig.2) de la vanne du gaz (la plus grande)
• Relier à la vanne de service un manomètre associé à la bou-
teille d’azote (N2).
• Pressuriser le système à une pression maximum de 30 bars
avec l'azote de la bouteille.
• Vérifier avec du savon liquide si les jonctions sont étanches.
Pour éviter que de l’azote liquide entre dans le sys-
tème, tenir la bouteille à la verticale pendant l’opé-
ration de pressurisation !
• Vérifier l’étanchéité sur tous les joints de connexion, aussi bien
de l’unité extérieure que de l’unité intérieure. Les fuites éven-
tuelles seront signalées par la formation de bulles. Dans ce
cas vérifier le serrage des goulots ou le profil du dudgeon.
• Eliminer le savon liquide avec un chiffon.
• Réduire la pression d’azote dans le circuit en desserrant le
tuyau de remplissage de la bouteille.
• Avec la pression réduite, débrancher la bouteille d’azote.
