11
INSTALLAZIONE
PESI DELLE UNITA’

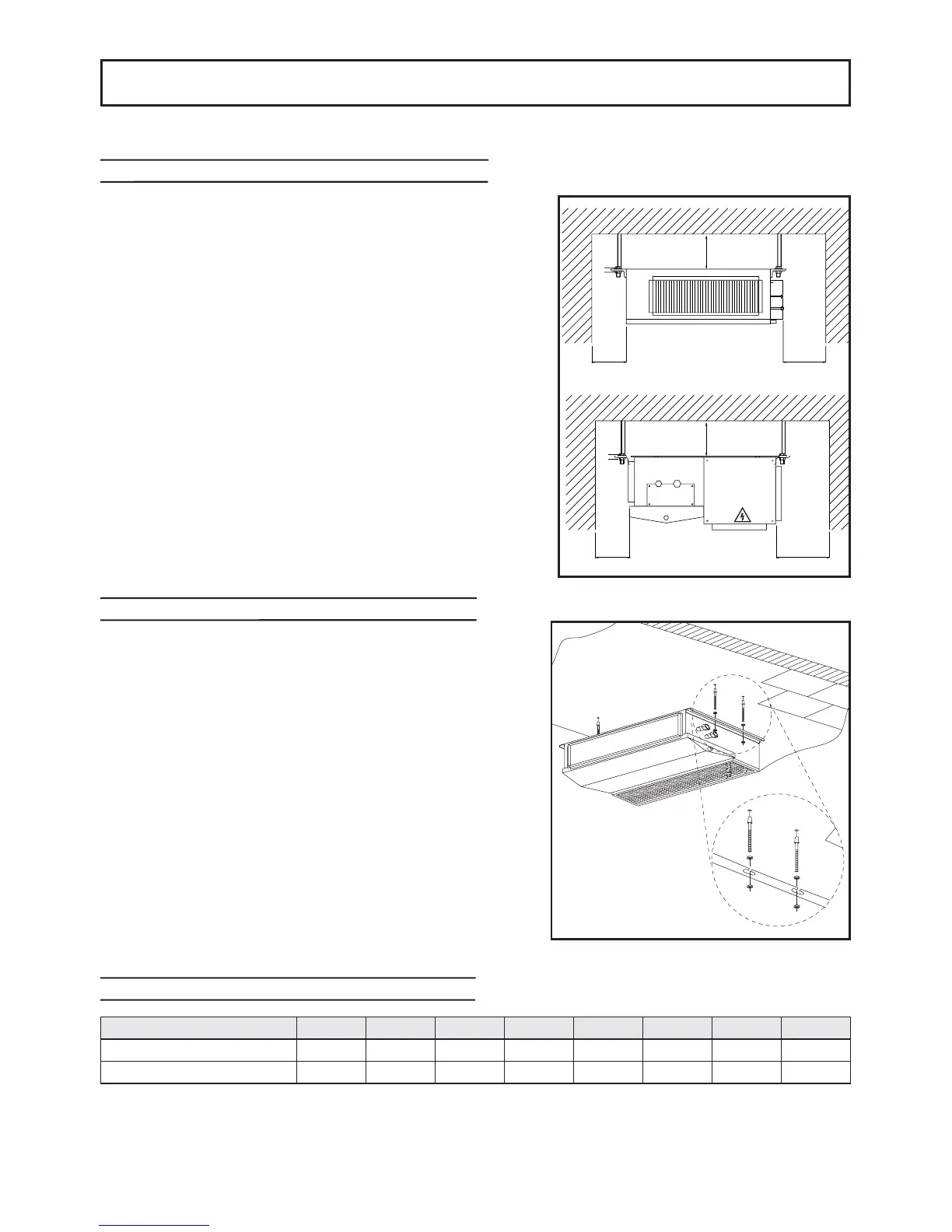

INSTALLAZIONE DELLE UNITA’ INTERNE
• Questi modelli di unità interna possono essere installati a soffitto
mediante 4 tiranti di sostegno. Si raccomanda di scegliere il tipo
di fissaggio più adatto alla struttura del soffitto stesso in relazione
al peso delle unità riportate in tabella.
• Verificare che l’unità rispetti le necessarie pendenze per lo scarico
della condensa; agire sui dadi e controdadi per registrare in altez-
za i quattro punti di sostegno.
• Fissare definitivamente i dadi e controdadi sui tiranti in modo da
evitare che eventuali vibrazioni possano influire sulla stabilità del-
l’unità.
MODELLO 12000 18000 24000 30000 30000-3 36000 36000-3 48000-3
Peso unità interna (Kg) 21 36 38 38 58 58 58 58
Peso unità esterna (Kg) 36 53 56 81 85 93 93 105
LUOGO DI INSTALLAZIONE DELL'UNITÀ INTERNA
Nella scelta del luogo di installazione dell'unità interna si tenga pre-
sente quanto segue:
• Posizionarla in un punto che sia in grado di sostenerla e dove non
possano essere amplificati vibrazioni e rumore.
• Posizionarla lontana da fonti di calore o di vapore e dove aspira-
zione e mandata dell'aria non siano impedite.
• Posizionarla in modo che le tubazioni possano essere collegate
facilmente all'unità esterna.
• Posizionarla in un punto da cui l'aria trattata possa essere diffusa
in tutta la stanza
• Non installare l'unità in ambienti con presenza di gas infiammabili
oppure sostanze acide o alcaline che possono danneggiare gli
scambiatori di calore, in rame-alluminio o i componenti di plastica.
• Posizionarla in modo che la zona frontale sia libera da ostacoli.
• Nell'installazione a controsoffitto prevedere l’utilizzo di un portello
d’accesso per la verifica e la manutenzione delle parti elettriche.
• Nel caso di distribuzione dell'aria con canali tradizionali interporre
appositi giunti antivibranti tra la mandata e il canale stesso.
• Rispettare lo spazio minimo per l’installazione e la manutenzione
indicato in Fig.1.
