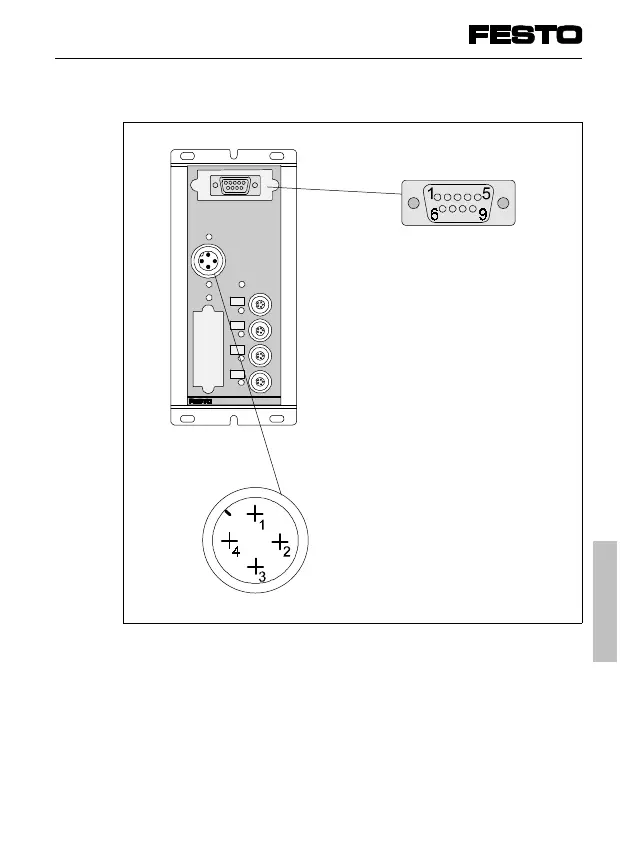

Occupazione dei pin
Fieldbus
1 n.c.
2 n.c.
3 RxD/TxD-P
4 CNTR-P
5DGND
6VP
7 n.c.
8 RxD/TxD-N
9 n.c.
Guaina Schermo
Tensione di esercizio
1
2
3
4
Alimentazione 24 V elettronica
e ingressi
Alimentazione 24 V valvole
e uscite
0 V
PE (connessione conduttore
di terra, contatto anticipato)
Significato dei LED
Fare riferimento al manuale del nodo Fieldbus CP 9.
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
