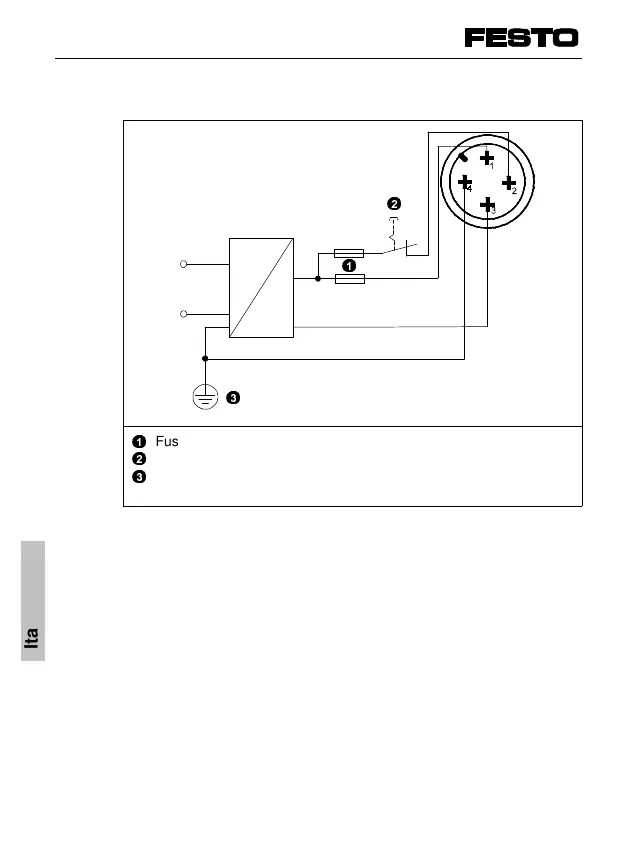

Esempio di collegamento connettore tensione di esercizio
1
2
3
Fusibile esterni
EMERGENZA
Pin 4 per il collegamento al conduttore di terra, dimensionato
per 12 A
Resistenza terminale nell’ultimo utente Fieldbus
Se il sistema CP è l’ultimo utente Fieldbus, è necessario instal-
lare un terminale bus.
Suggerimento:
utilizzare il connettore SUB-D precablato Festo (cod. prod.
18529). Nel corpo del connettore SUB-D Festo è incorporata
un’apposita rete resistiva. Il terminale di linea deve essere com-
mutato manualmente (vedere il manuale del nodo Fieldbus CP 9).
