3

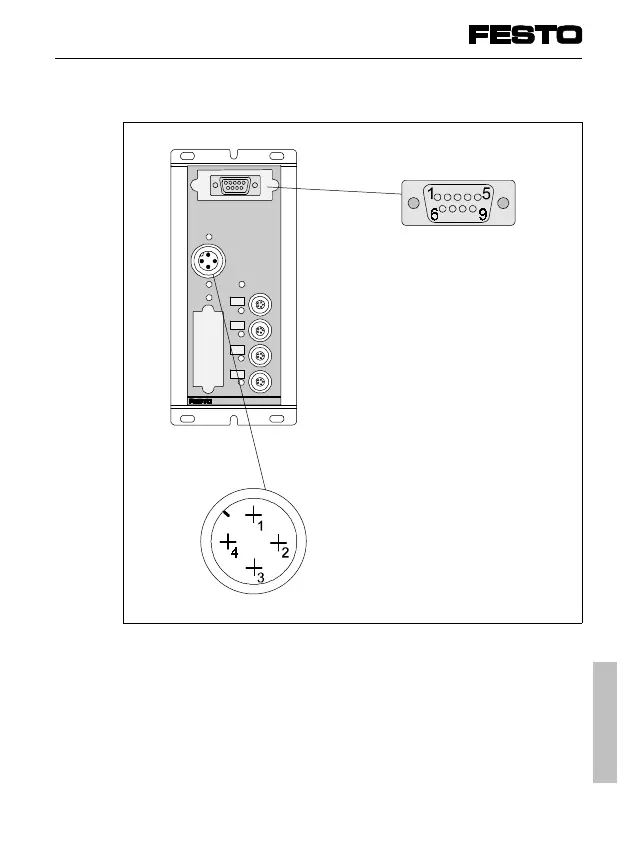

Stiftbeläggning
Fältbuss
1 n.c.
2 n.c.
3 RxD/TxD-P
4 CNTR-P
5DGND
6VP
7 n.c.
8 RxD/TxD-N
9 n.c.
Hylsa Skärm
Driftspänning
1
2
3
4
24 V-försörjning elektronik
och ingångar
24 V-försörjning ventiler
och utgångar
0 V
PE (skyddsledaranslutning,
pluskontakt)
LED-indikeringarnas betydelser
Se manual "CP-fältbussnod 9".
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
Svenska
CP FB9-E
9709 NH 47
