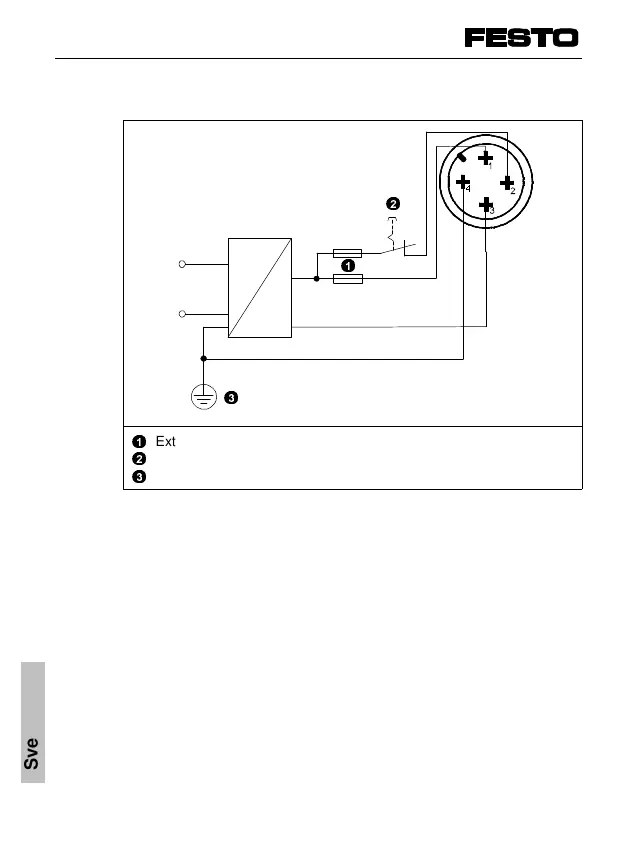

Kopplingsexempel driftspänningsanslutning
1
2
3
Externa säkringar
NÖDSTOPP
Skyddsledaranslutning stift 4 avsedd för 12 A
Termineringsmotstånd på sista fältbusslaven
Om CP-systemet är anslutet som sista fältbusslav i fält-
bussystemet, krävs ett termineringsmotstånd.
Rekommendation:
Använd för detta ändamål en specialanpassad D-sub kontakt
från Festo (art nr 18529). I Festo sub-D kontaktens hölje finns
ett lämpligt motståndsnätverk inbyggt. Termineringsmotståndet
måste kopplas på manuellt (se manualen "CP-fältbussnod 9").
10 A
24 V 3,15 A
AC
DC 24 V
± 10 %
2
3
1
0 V
