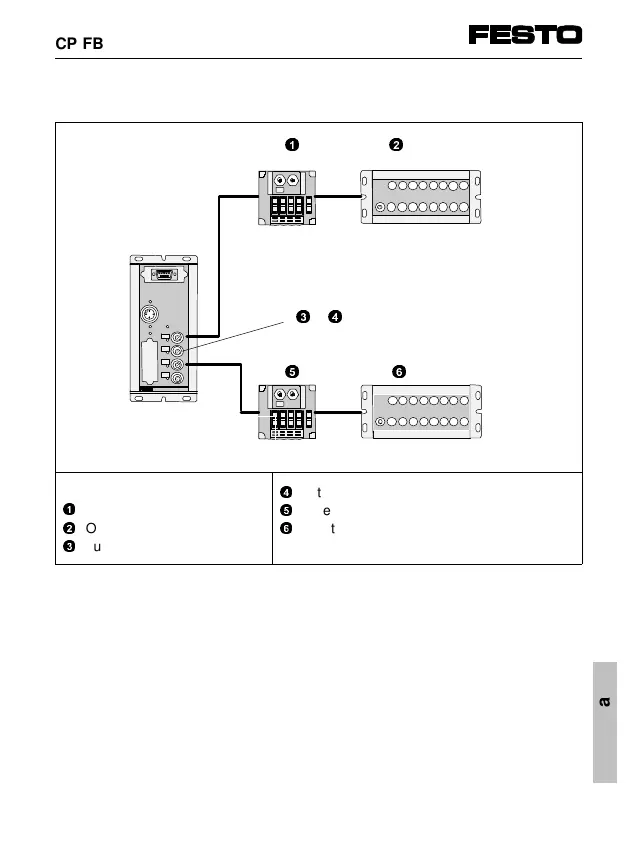

Adressering (Exempel)
Adresse 12
1
Octets 1/2: A20.0 ... A21.7
2
Octets 1/2: E20.0 ... E21.7
3
outnyttjad
4
outnyttjad
5
Octets 5/6: A24.0 ... A25.7
6
Octets 5/6: E24.0 ... E25.7
A = Utgång; E = Ingång
1. En CP-ventilplats belägger två adresser:
– adress med låg signfikans = magnetspole 14
– adress med hög signifikans = magnetspole 12.
2. Elektriska utgångs- eller ingångsmoduler belägger
vardera 16 utgångs- eller ingångsadresser.
Utförliga uppgifter och exempel för adressering av CP-systemet
finns i manualen "CP-fältbussnod 9".
