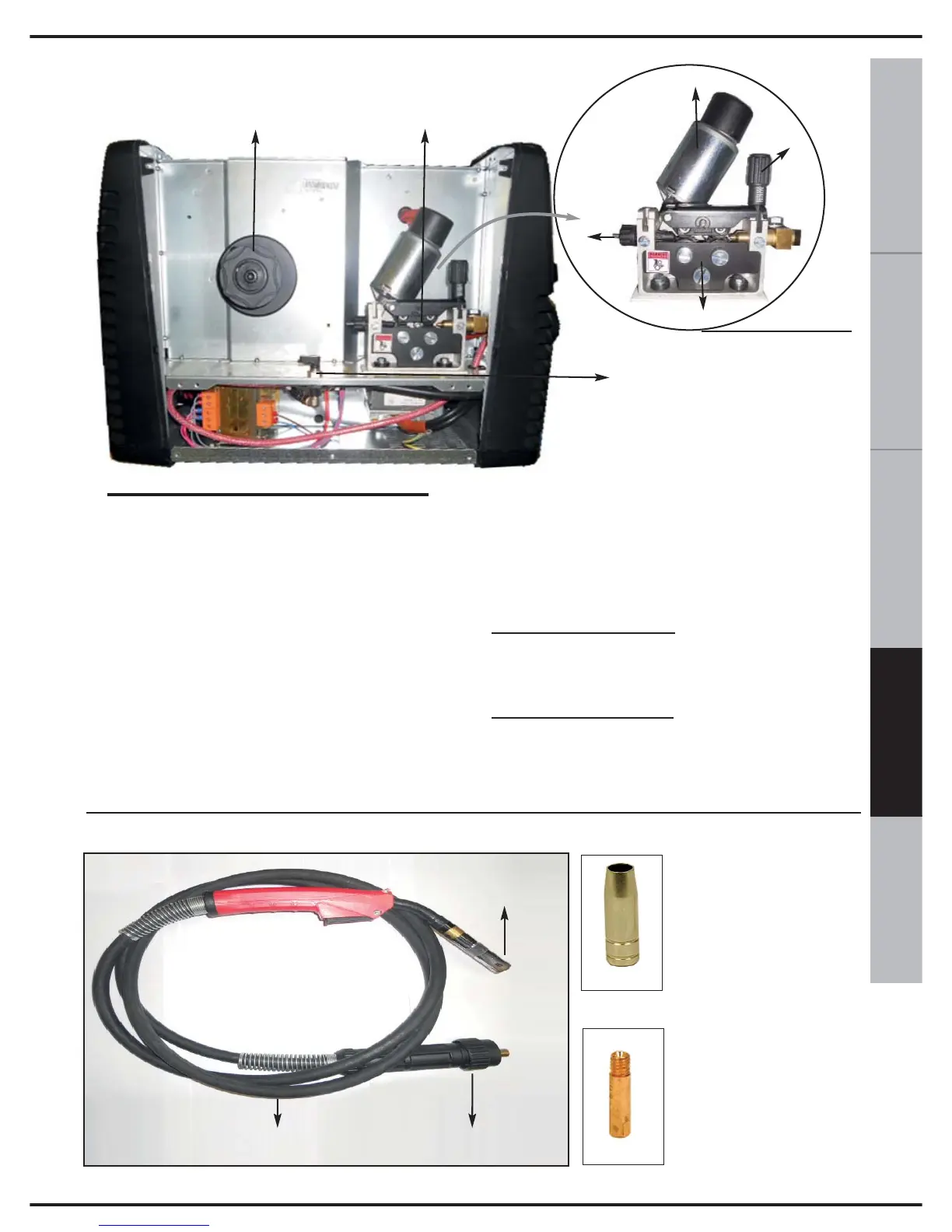

FIGURE 3:
22. DÉVIDOIR DE LA BOBINE DU FIL
la bobine de fil de 300 mm nécessite un
support externe (cod. 580.727.001)
23. GROUPE DE L’UNITÉ D’ENTRAÎNEMENT
DU FIL : expliqué de façon plus détaillée
dans la figure 3A.
24. MOTEUR DE L’UNITÉ
D’ENTRAÎNEMENT DU FIL
25. RÉGULATEUR DE PRESSION DU FIL : Il
permet de régler la tension du fil à souder.
26. ENTRÉE DU FIL DU MOTEUR DE
L’UNITÉ D’ENTRAÎNEMENT DU FIL
27. ROULEAUX DE L’UNITÉ
D’ENTRAÎNEMENT DU FIL.
28. ROBINET DU GAZ : Le robinet du gaz
possède trois positions.
Position GAZ MIG :
il libère le gaz de
soudage provenant du branchement 19 de la
bouteille, vers l’euroconnecteur (Utiliser cette
position pour le soudage MIG avec gaz)
Position GAZ TIG :
il libère le gaz de
soudage provenant du branchement 19 de
la bouteille, vers la prise 14 placée sur la
façade (Utiliser cette position pour le
soudage TIG)
Fig. 3
Fig. 3A
TORCHE DE SOUDAGE
Fig.4A
Fig.4B
BUSE
DIFFUSEUR
DE GAZ
POINTE
GUIDE-FIL
CORPS TORCHE
CÂBLE
EUROCONNECTEUR
