Fimer TM 236 - Sustitución de la Funda Guía-Alambre de la Antorcha

25
ESPAÑOL FRANÇAIS
DEUTSCH
ENGLISH
ITALIANO

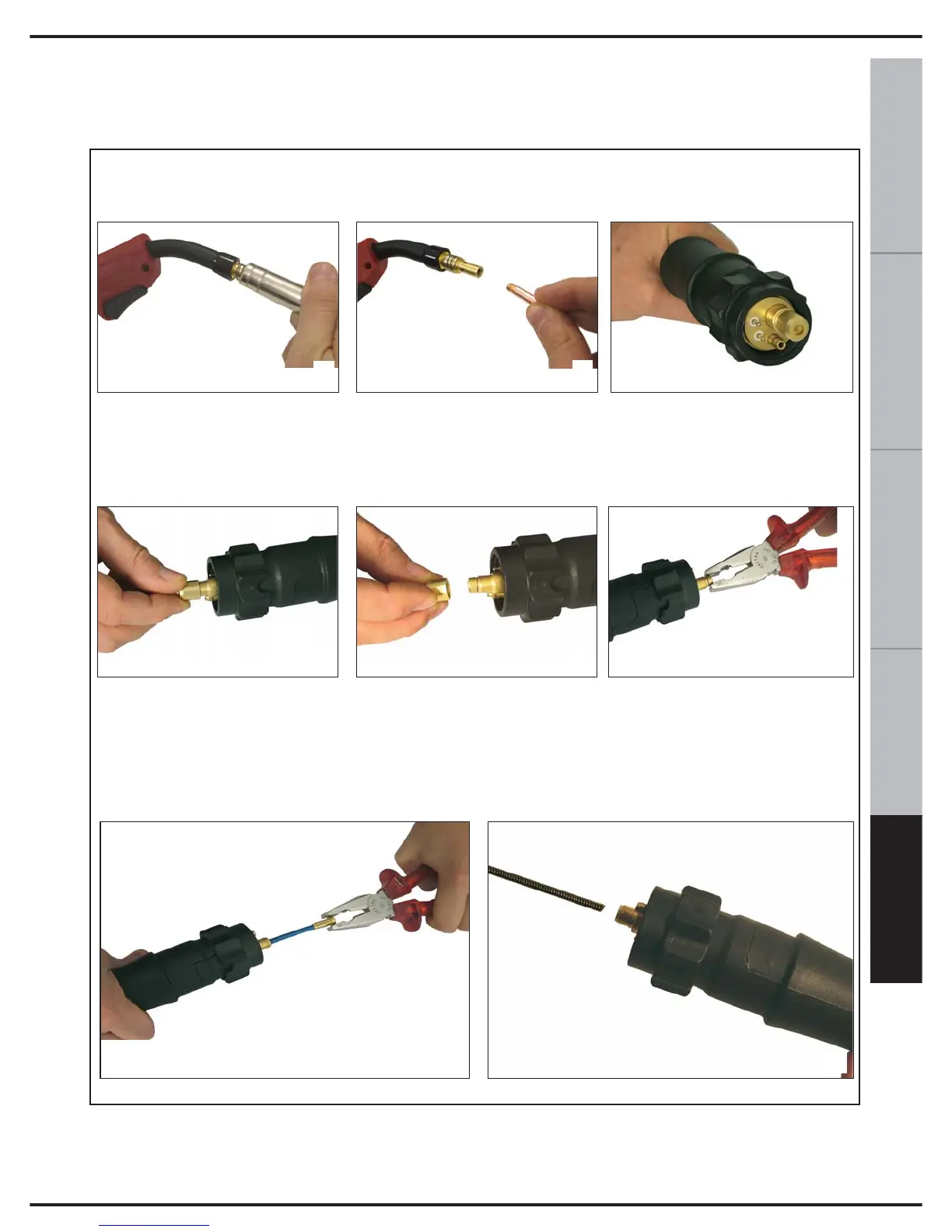

En caso de que se sustituya la funda guía-alambre, seguir con atención estas instrucciones:
• Lado antorcha: quitar la tobera gas (A)
• Desenroscar la punta guía-alambre (B)
• Lado conector (C): desenroscar la tuerca de terminación (D,E) y agarrar el final de la
funda con una pinza y empezar a sacarla (F)
• Completar la extracción de la funda (G)
A
B
C
D E
F
• Colocar la nueva funda y empujarla dentro hasta el fondo (H)
• Volver a enroscar la punta guía-alambre (B) en la antorcha de soldadura
• Completar la sustitución de la funda volviendo a enroscar la tobera gas (A)
G
H
20. SUSTITUCIÓN DE LA FUNDA GUÍA-ALAMBRE DE LA ANTORCHA
Cuando se realice esta operación, asegurarse de no perder el O-RING (junta de
goma) que garantiza la hermeticidad sin pérdidas de gas.
