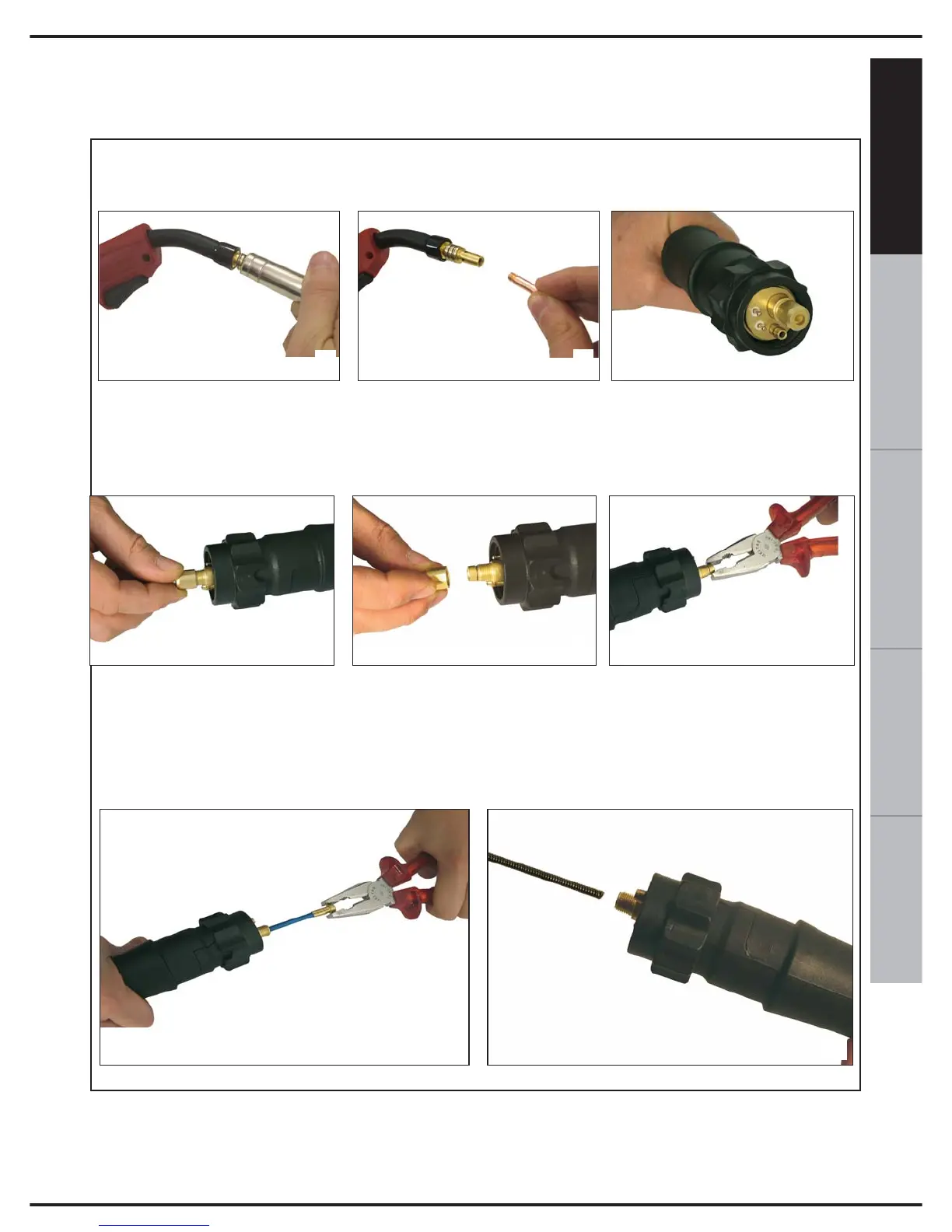

In caso di sostituzione della guaina guidafilo seguire con attenzione queste istruzioni:
• Lato torcia: rimuovere l’ugello gas (A)
• Svitare la punta guidafilo (B)
• Lato connettore (C): svitare il dado di terminazione (D,E) e afferrare la fine della guaina
con una pinza e iniziare ad estrarla (F)
• Completare l’estrazione della guaina (G)
A
B
C
D E
F
• Inserire la nuova guaina e spingerla dentro fino in fondo (H)
• Riavvitare la punta guidafilo (B) sulla torcia
• Completare la sostituzione della guaina riavvitando l’ugello gas (A)
G
H
20. SOSTITUZIONE DELLA GUAINA GUIDAFILO DELLA TORCIA
Nell’eseguire questa operazione assicurarsi di non smarrire l’O-RING (guarnizione in
gomma) che garantisce la tenuta senza perdite del gas.
