Fimer TM 236 - Remplacement de la Gaine Guide-Fil du Torche

25
ESPAÑOL FRANÇAIS
DEUTSCH
ENGLISH
ITALIANO

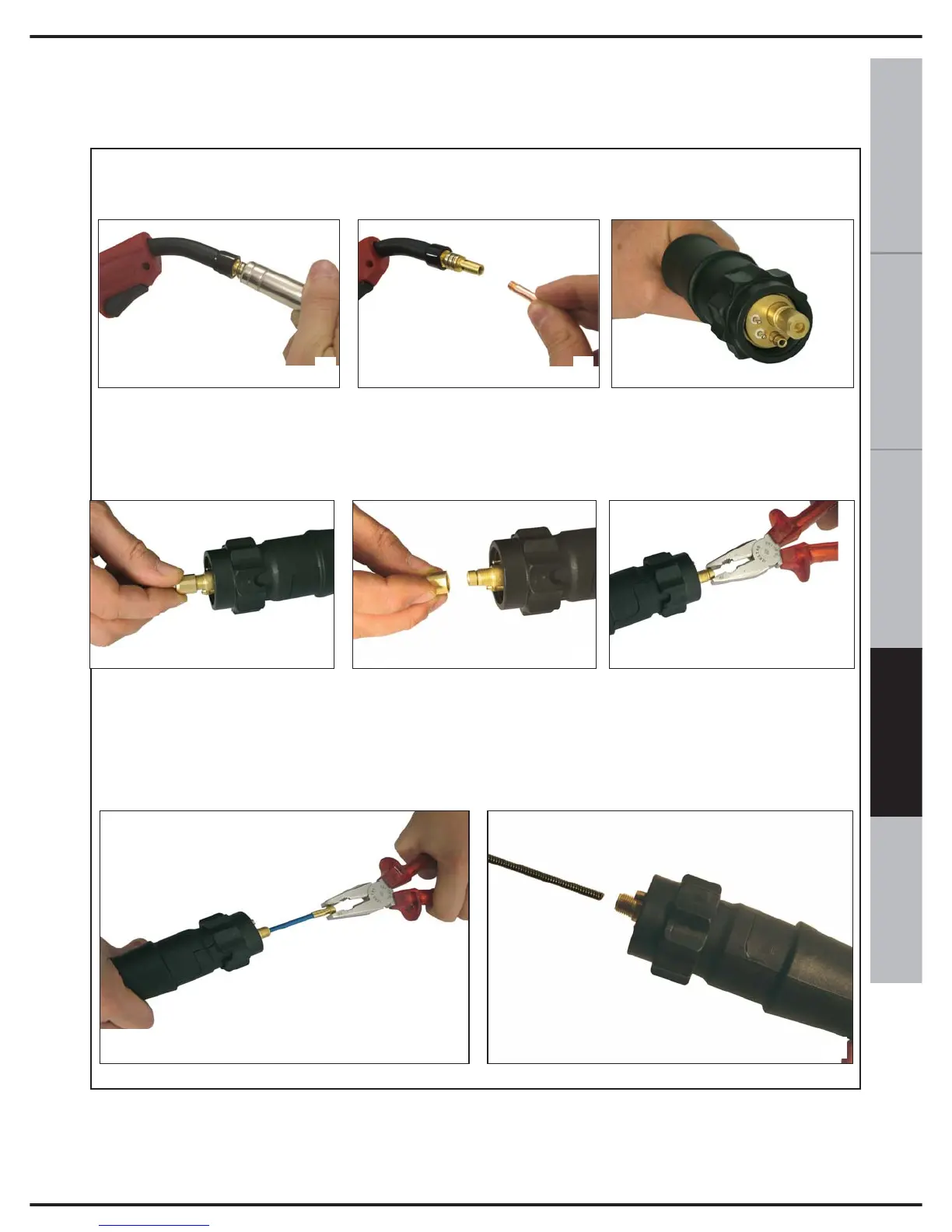

En cas de remplacement de la gaine guide-fil, suivre attentivement les instructions suivantes:
• Côté torche : enlever la buse du gaz (A)
• Dévisser la pointe guide-fil (B)
• Côté connecteur (C) : dévisser l’écrou d’extrémité (D, E) et saisir la fin de la gaine avec
une pince pour l’extraire (F).
• Extraire toute la gaine (G).
A
B
C
D E
F
• Insérer la nouvelle gaine et la pousser jusqu’au fond (H)
• Revisser la pointe guide-fil (B) sur la torche
• Terminer le changement de la gaine en revissant la buse du gaz (A)
G
H
20. REMPLACEMENT DE LA GAINE GUIDE-FIL DU TORCHE
En effectuant cette opération, attention à ne pas perdre le joint torique (joint en
caoutchouc) qui garantit l'étanchéité dans fuite de gaz.
