16.1 CONTROLLO REMOTO CORRENTE
DI SALDATURA
Tramite il connettore remoto 13 di Fig 1 è
possibile portare la regolazione di corrente
vicino al punto in cui si sta eseguendo la
saldatura.
Per far questo è necessario realizzare il
collegamento al potenziometro P mostrato in
figura 7. Il valore del potenziometro non è
critico: sono utilizzabili componenti tra
2.2kOhm e 10kOhm 1/2W.
Ruotando il potenziometro è possibile settare
la corrente di saldatura in un range
compreso tra la corrente minima impostata
da display e il valore impostato.
17. COLLEGAMENTI DELLE USCITE
Il collegamento dei cavi di saldatura
avviene con un sistema di attacco rapido
tipo dinse che impiega appositi connettori.

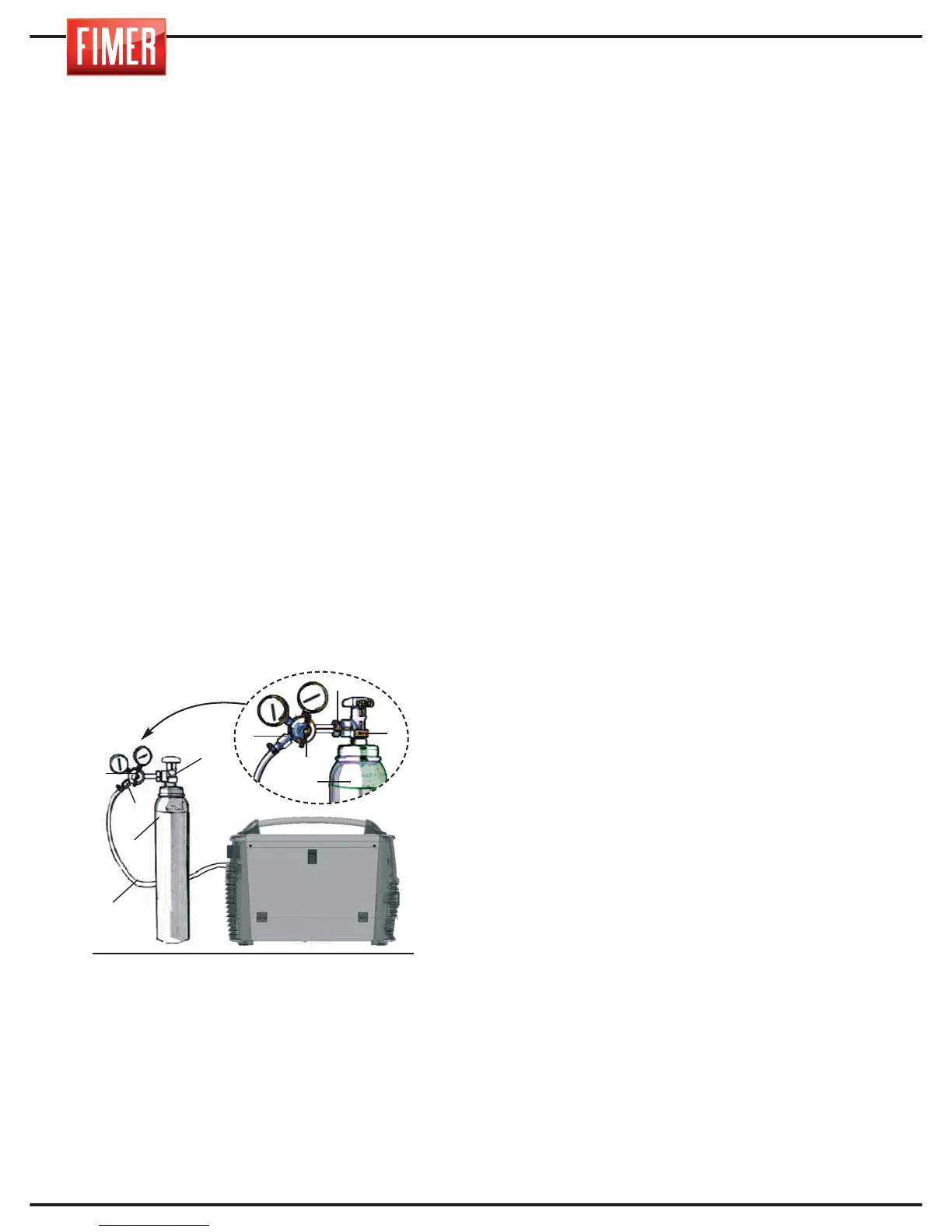

18. COLLEGAMENTO DELLA
BOMBOLA E DEL
REGOLATORE DEL GAS
Solo per saldatura TIG e MIG nel caso si
intenda procedere alla saldatura MMA
saltare completamente questo paragrafo.
1. Collegare il regolatore di pressione (2) alla
bombola (3). Accertarsi che il regolatore sia
adeguato alla pressione della bombola.
Stringere il dado (6) di collegamento del
regolatore (2) alla bombola (3). (Prestare la
massima attenzione a non stringere troppo;
un’eccessiva forza di serraggio può danneg-
giare la valvola (1) della bombola (3).)
2. Connettere il tubo del gas (4) al regola-
tore (2) assicurandolo con una fascetta
stringitubo (5).
3. Verificare il corretto collegamento del tubo
del gas alla saldatrice.
4. Aprire la valvola (1) della bombola (3).
Premere il pulsante della torcia e verificare
che il flusso del gas avvenga correttamente.
Per eseguire questa operazione aprire le fri-
zioni del motore.
Attenzione: Le bombole contengono gas a
pressione elevata; maneggiarle con cura.
Un trattamento improprio può determinare
gravi incidenti.
Non sovrapporre le bombole e non espor-
le a calore eccessivo, a fiamme o a scin-
tille. Non picchiare tra di loro le bombole.
Contattare il proprio fornitore per maggio-
ri informazioni riguardo all’uso e alla
manutenzione delle bombole.
Attenzione: Non usare la bombola se dan-
neggiate: in questo caso, informare imme-
diatamente il fornitore.
19. MANUTENZIONE ORDINARIA
DELLA MACCHINA
Ogni tre mesi rimuovere periodicamente la
polvere dalle bocchette di aspirazione dell’aria
usando aria compressa a bassa pressione.
Dirigere sempre il getto d’aria dall’interno
della macchina verso l’esterno in modo da
evitare di spingere sporcizia all’interno del-
la saldatrice.
Per effettuare questa operazione accertar-
si che la macchina non sia collegata alla
rete elettrica.
4
3
2
1
6
2
5
1
3
5
Fig.8
