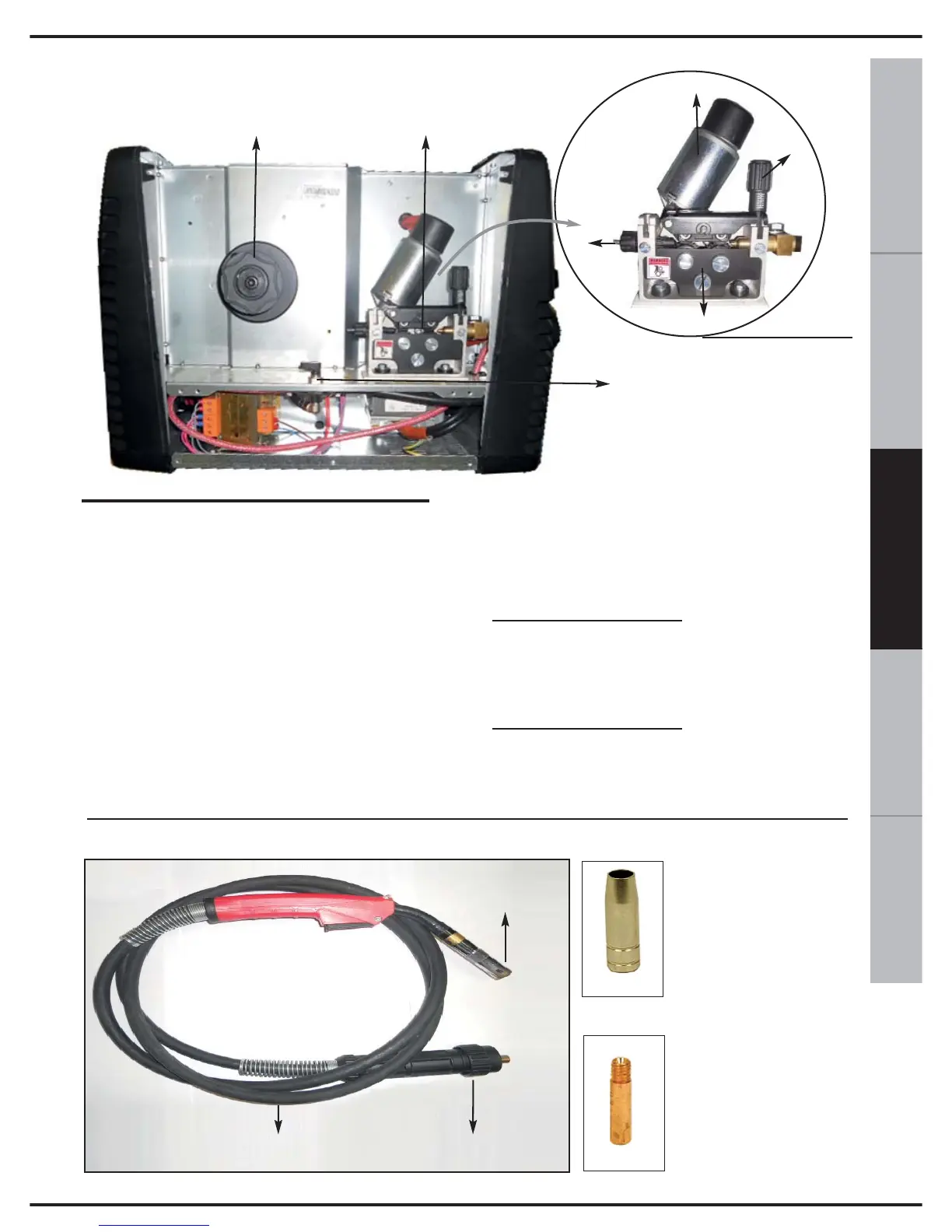

ABBILDUNG 3:
22. HALTERUNG FÜR DRAHTSPULE
die Spule aus Draht 300mm benötigt eine
externe Unterstützung (cod. 580.727.001)
23. DRAHTVORSCHUB: Mit größerem
Detail in Abb. 3A aufzeigen.
24. DRAHTKURBELMOTORS
25. REGLER DRAHTSPANNUNG: Gestattet
die Regulierung der Spannung des
Schweißdrahts.
26. DRAHTEINGANG DES
DRAHTKURBELMOTORS
27. DRAHTKURBELROLLEN
28. GASVENTIL: DREI MÖGLICHE
POSITIONEN DES GASVENTILS
MIG GAS Position:
Leitet über den
Gasflaschenanschluss 19 Schweißgas zum
Eurostecker (Korrekte Ventilstellung für MIG-
Schweißen mit Schutzgas).
WIG GAS Position:
Leitet über den
Gasflaschenanschluss 19 Schweißgas zum
Anschluss 14 an der Gerätevorderseite
(Korrekte Ventilstellung für WIG-Schweißen)
Abb. 3
Abb. 3A
SCHWEISSBRENNER
Abb.4A
Abb.4B
DÜSE
GASAUSTRITT
DRAHTFÜHRUN
GSSPITZE
KABEL
EUROSTECKER
Abb.4
BRENNERGEHÄUSE
