L 8-11 115 / L 8-11 125 / LE 9-11 125
116

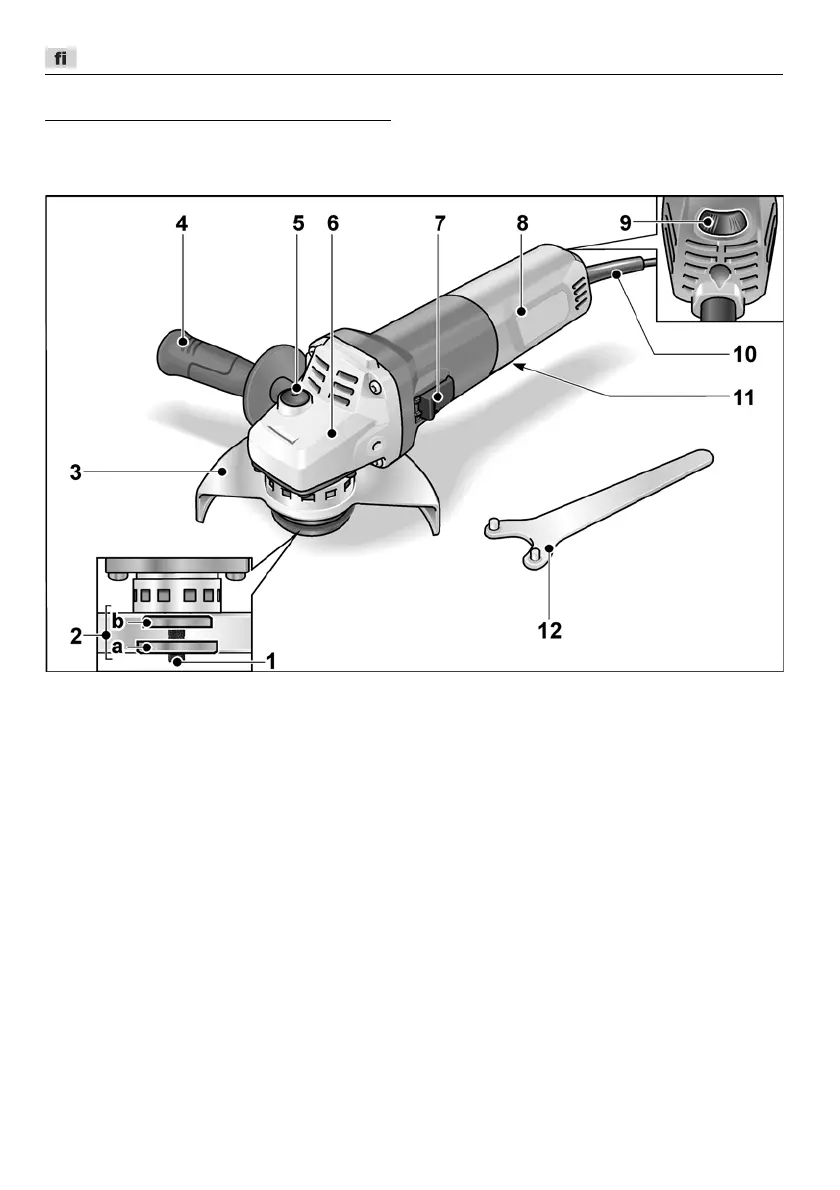

Kuva koneesta
Tämä ohjekirja on tarkoitettu erityyppisille sähkötyökaluille.
Kuvauksessa saattaa olla hankkimastasi sähkötyökalusta poikkeavia kohtia.
1Kara
2 Kierrelaippa
a Kiinnitysmutteri
b Kiinnityslaippa
3Suojus
Säädettävissä ilman työkaluja,
12 lukitusasentoa 360° asti.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4 Käsikahva
Käsikahva voidaan kiinnittää vasem-
malle ja oikealle puolelle.
5 Karalukko
Karan lukitsemiseen vaihdettaessa
työkalu.
6 Karalukko
Ilman ulostulo ja pyörimissuunnan
nuoli.
7 Käynnistyskytkin
Koneen käynnistämiseen ja pysäyttä-
miseen.
Lukitusasento pitempää työjaksoa
varten.
8 Takakahva
9 Säätöpyörä kierrosnopeuden
valitsemiseen (vain LE 9-11 125)
10 Verkkojohto 4,0 m ja pistotulppa
11 Tyyppikilpi (ei kuvassa)
12 Laikanvaihtoavain
