Flex L 8-11 115 - Vue Densemble

L 8-11 115 / L 8-11 125 / LE 9-11 125
30

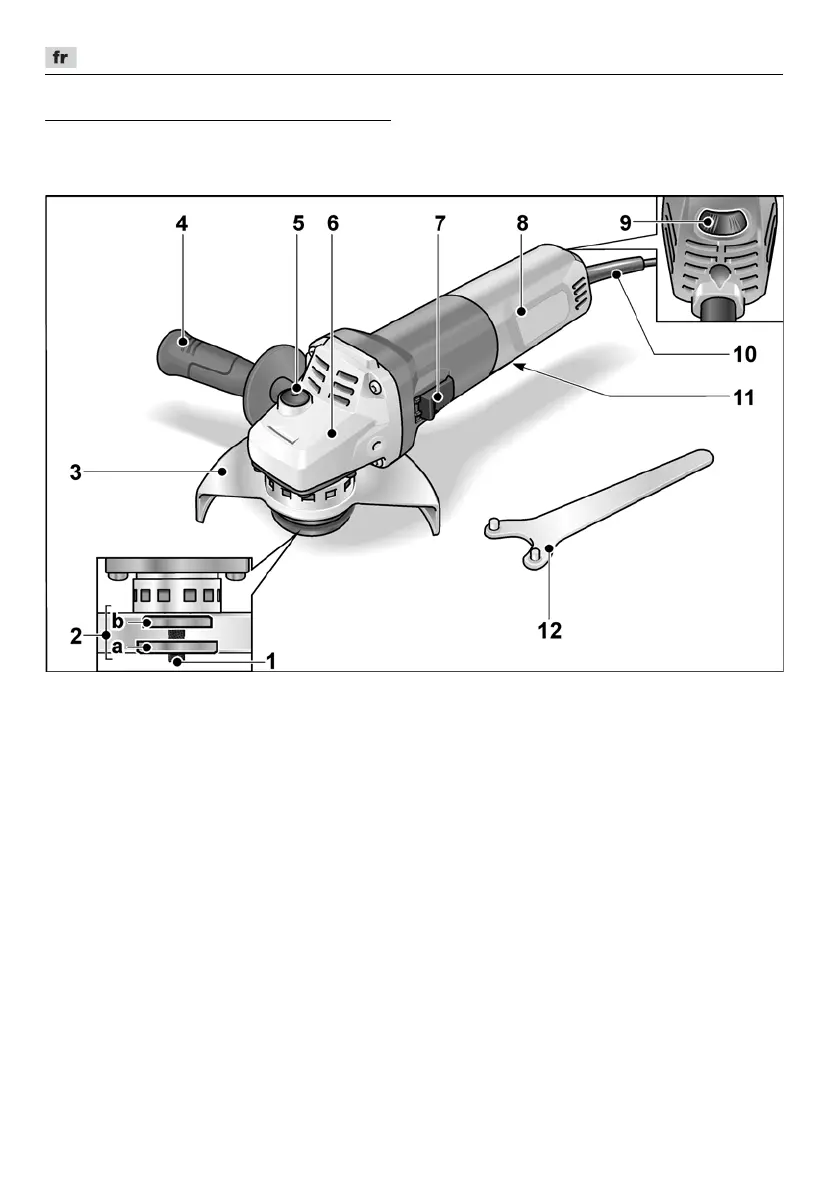

Vue d’ensemble
Cette notice d’instructions décrit différents modèles d’outils portatifs.
Dans le détail, les illustrations peuvent différer de l’appareil acheté.
1 Broche
2 Flasque taraudé
a Ecrou de serrage
b Bride de serrage
3 Capot de protection
Réglable sans outil sur 12 crans
différents répartis sur 360°.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4 Poignée
La poignée peut se monter à gauche
et à droite.
5 Dispositif de blocage de la broche
Ce dispositif sert à bloquer la broche
lors d’un changement d’outil.
6 Boîte d’engrenages
Avec sortie d’air et flèche direction-
nelle.
7 Interrupteur à bascule
Pour allumer et éteindre l’appareil.
Avec cran de maintien enclenché.
8 Poignée arrière
9 Molette de préréglage de la vitesse
(LE 9-11 125 uniquement)
10 Cordon d’alimentation électrique
de 4,0 m, terminé par une fiche mâle
11 Plaque signalétique (non représenté)
12 Clé à ergots
