Opis urządzenia
W tej isntrukcji opisane są różne narzędzia elektryczne.
Rysunki mogą różnić się szczegółami od nabytego narzędzia elektrycznego.

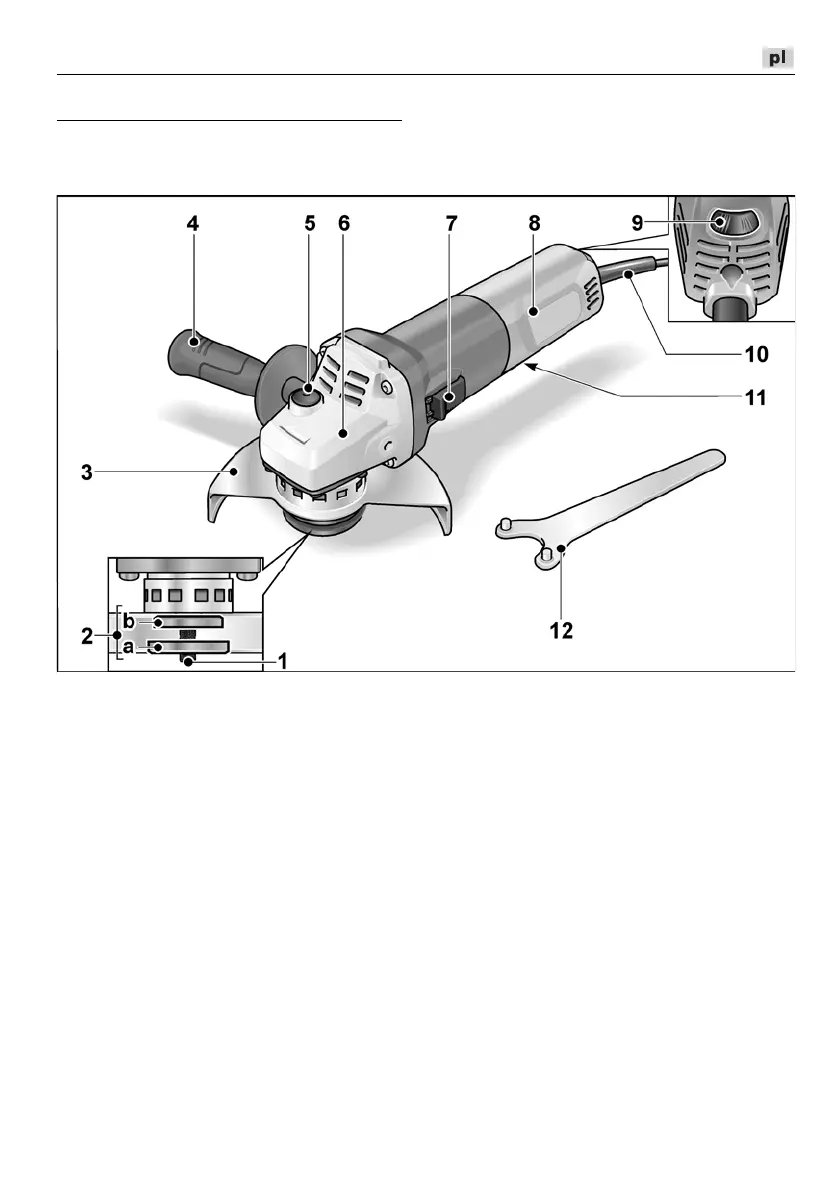

1Wrzeciono
2 Kołnierz gwintowany
a Nakrętka mocująca
b Kołnierz mocujący
3 Osłona tarczy
Nastawialna bez narzędzi z 12 skokami
na 360°.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4 Uchwyt
Uchwyt ręczny z możliwością montażu
z lewej i z prawej strony.
5 Blokada wrzeciona
Do unieruchomienia wrzeciona
przy zmianie narzędzia.
6 Głowica przekładni
Z otworami wylotu powietrza i strzałką
kierunku obrotów.
7 Przełącznik suwakowy
Do włączania i wyłączania.
Z blokadą do pracy ciągłej.
8 Uchwyt tylny
9 Kółko nastawcze liczby obrotów
(tylko LE 9-11 125)
10 Elektryczny przewód zasilający (4,0 m)
z wtyczką
11 Tabliczka znamionowa
(nie jest przedstawiony)
12 Klucz czołowy
