Flex L 8-11 115 - Panorâmica da Máquina

L 8-11 115 / L 8-11 125 / LE 9-11 125
63

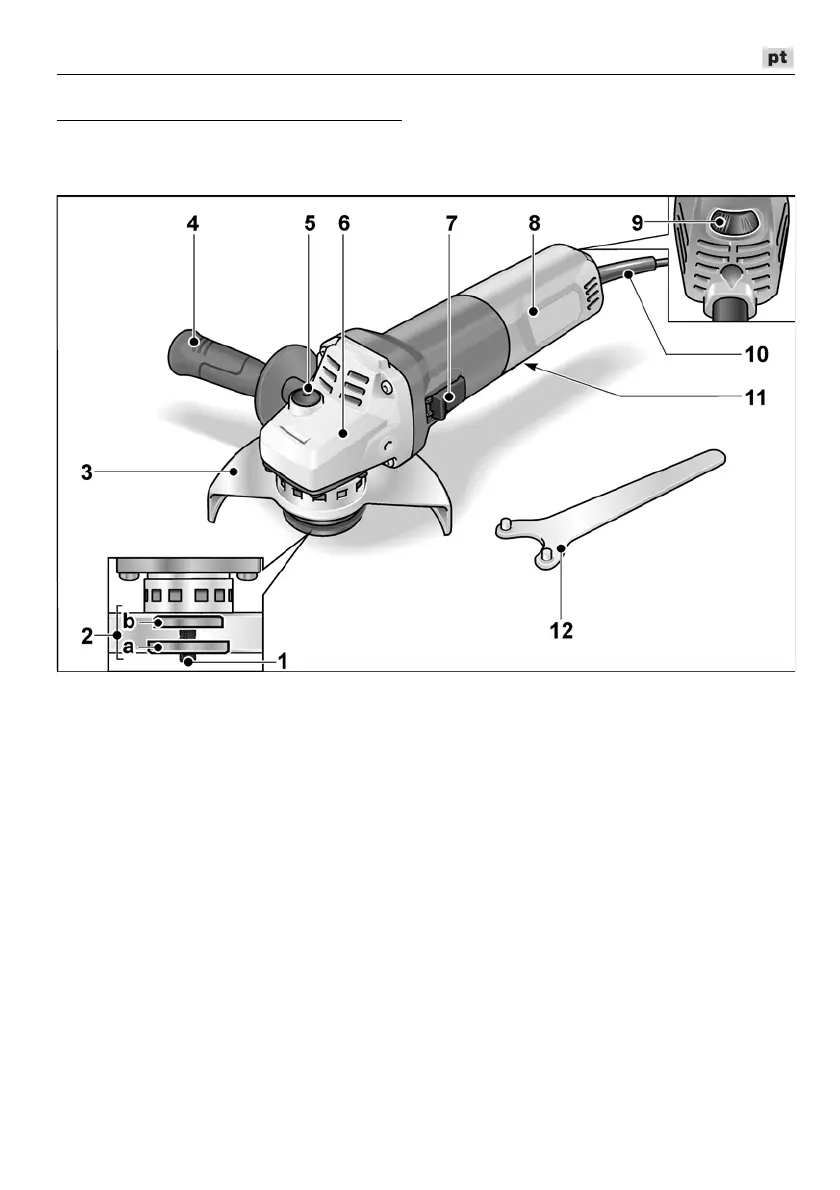

Panorâmica da máquina
Neste manual são descritas várias ferra-mentas eléctricas. As representações gráfi-cas
podem divergir da ferramenta eléctrica adquirida no que diz respeito a detalhes.
1 Veio roscado
2 Flange roscada
a Porca de aperto
b Flange de aperto
3 Capa de protecção
Ajustável sem ferramenta
com 12 encaixes em 360º.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4 Punho
Punho com montagem possível
à esquerda e à direita.
5 Bloqueio do veio
Para fixação do veio na mudança
da ferramenta.
6 Cabeça de engrenagem
Com saída de ar e seta indicadora
do sentido das rotações.
7 Interruptor basculante
Para ligar e desligar a máquina.
Com posição de encaixe para funcio-
namento contínuo.
8 Punho traseiro
9 Volante de ajuste para prévia selecção
das rotações (só na LE 9-11 125)
10 Cabo de rede com 4,0 m e com ficha
de ligação à rede
11 Chapa de características
(não é apresentado)
12 Chave de boca com pinos
