Guida rapida

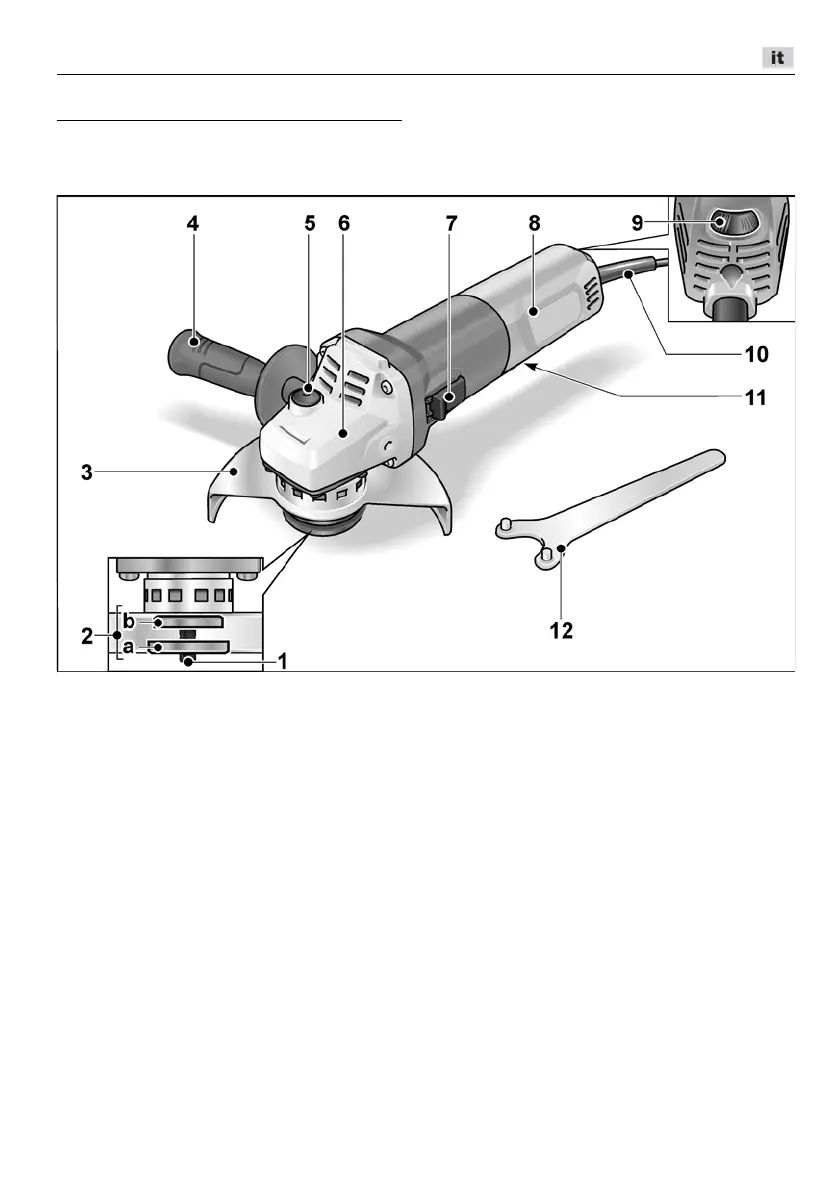

In questo libretto di istruzioni sono descritti diversi elettroutensili. La rappresentazione grafica
può differire nei dettagli dall’elettroutensile acquistato.
1Alberino
2 Flangia filettata
a Dado di serraggio
b Flangia di serraggio
3 Cuffia di protezione
Regolabile senza attrezzi con
12 posizioni di arresto a 360°.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4Maniglia
Impugnatura montabile a sinistra
edestra.
5 Arresto alberino
Per bloccare l’alberino nella sostitu-
zione dell’utensile di rettifica.
6 Testa ingranaggi
Con uscita aria e freccia per il senso
di rotazione.
7 Bilico dell’interruttore
Per accendere e spegnere.
Con posizione di arresto per servizio
continuo.
8 Impugnatura posteriore
9 Rotella di regolazione per
preselezione velocità
(solo LE 9-11 125)
10 Cavo d’alimentazione 4,0 m con spina
11 Targhetta d’identificazione
(non rappresentato)
12 Chiave a pioli
