Flex L 8-11 115 - Ülevaade

L 8-11 115 / L 8-11 125 / LE 9-11 125
246

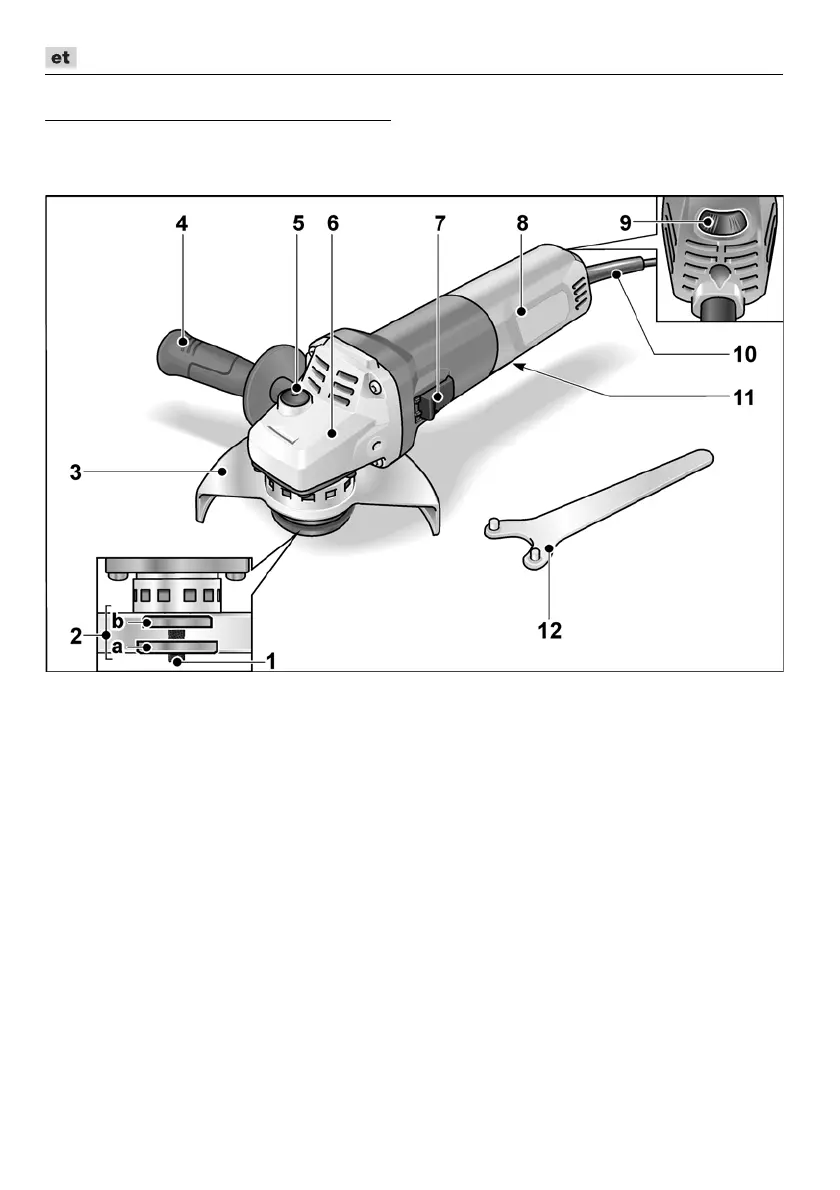

Ülevaade
Käesolevas juhendis kirjeldatakse erinevaid elektritööriistu. Kujutatud detailid võivad erineda
ostetud seadme detailidest.
1 Spindel
2 Keermega äärik
a Kinnitusmutter
b Kinnitusäärik
3 Kaitsekate
reguleeritav ilma tööriista abita
12 asendit 360°.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4 Käepide
Käepidet saab monteerida vasakule,
üles ja keskele.
5 Spindli lukustus
Spindli lukustamiseks tööriista
vahetamisel.
6 Ajamimehhanismi pea
Õhuavaga ja pöörlemissuuna noolega.
7 Lüliti
Sisse- ja väljalülitamiseks.
Pideva töörežiimi positsiooniga.
8 Tagumine käepide
9 Pöörete reguleerimisratas
(ainult LE 9-11 125)
10 Võrgupistikuga toitejuhe (4,0 m)
11 Andmesilt (ei ole pildil kujutatud)
12 Ketta kinnitamise võti
