De un vistazo
En estas instrucciones se describen diferentes herramientas eléctricas. La representación
puede diferir en detalles de la herramienta eléctrica adquirida.

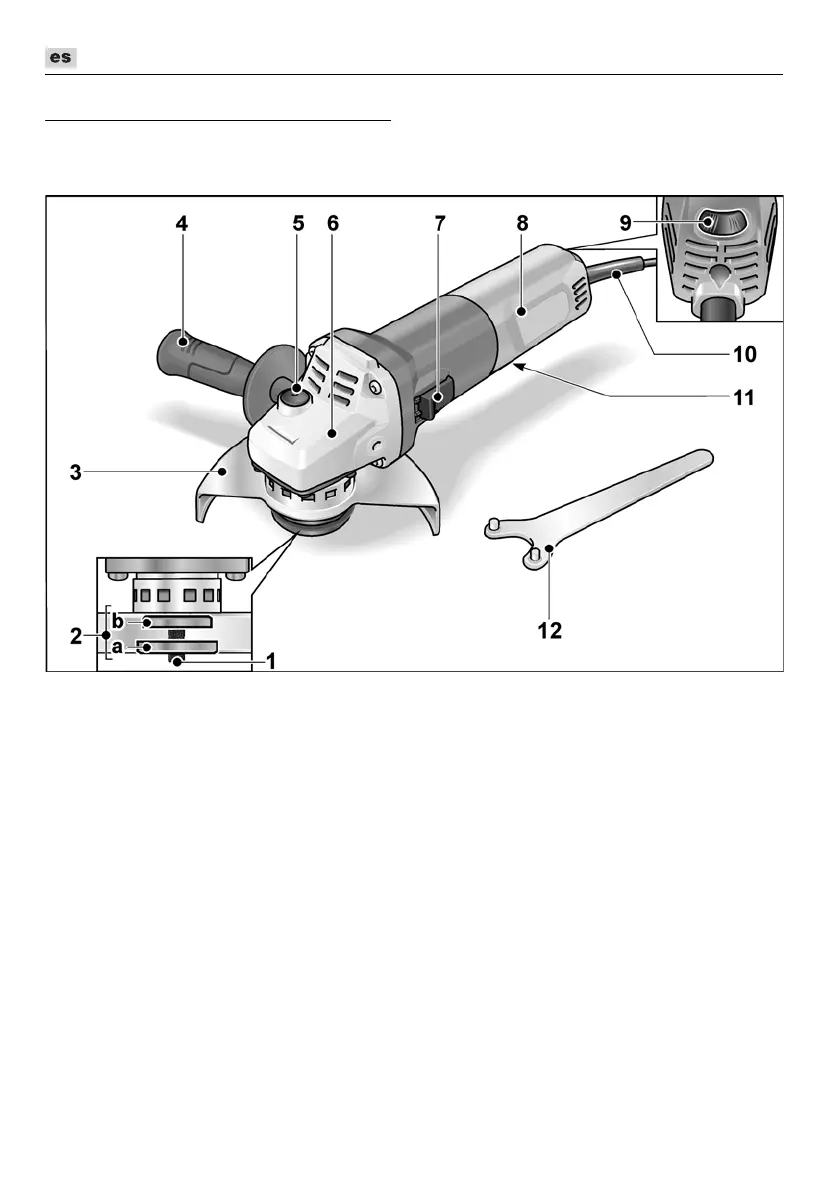

1 Husillo
2 Acoplamiento a rosca
a Tuerca de montaje
b Acoplamiento de montaje
3 Cubierta de protección
Ajustable sin herramienta en 12 posi-
ciones trabadas sobre 360°.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4 Manija
La manija puede montarse tanto
a la derecha como a la izquierda.
5 Traba para el husillo
Para trabar el husillo durante el cambio
de herramienta.
6 Cabeza del engranaje
Con salida para el aire y flecha indica-
dora del sentido de giro.
7 Conmutador balancín
Para el encendido y apagado.
Con traba en una posición, para
el funcionamiento continuo.
8 Manija posterior
9 Rueda de ajuste para la preselección
de la velocidad de giro
(exclusivamente LE 9-11 125)
10 Cable de conexión a la red de 4,0 m
con el enchufe correspondiente
11 Chapa de características (no se
representa)
12 Llave de pivotes
