Flex L 8-11 115 - Auf einen Blick

L 8-11 115 / L 8-11 125 / LE 9-11 125
9

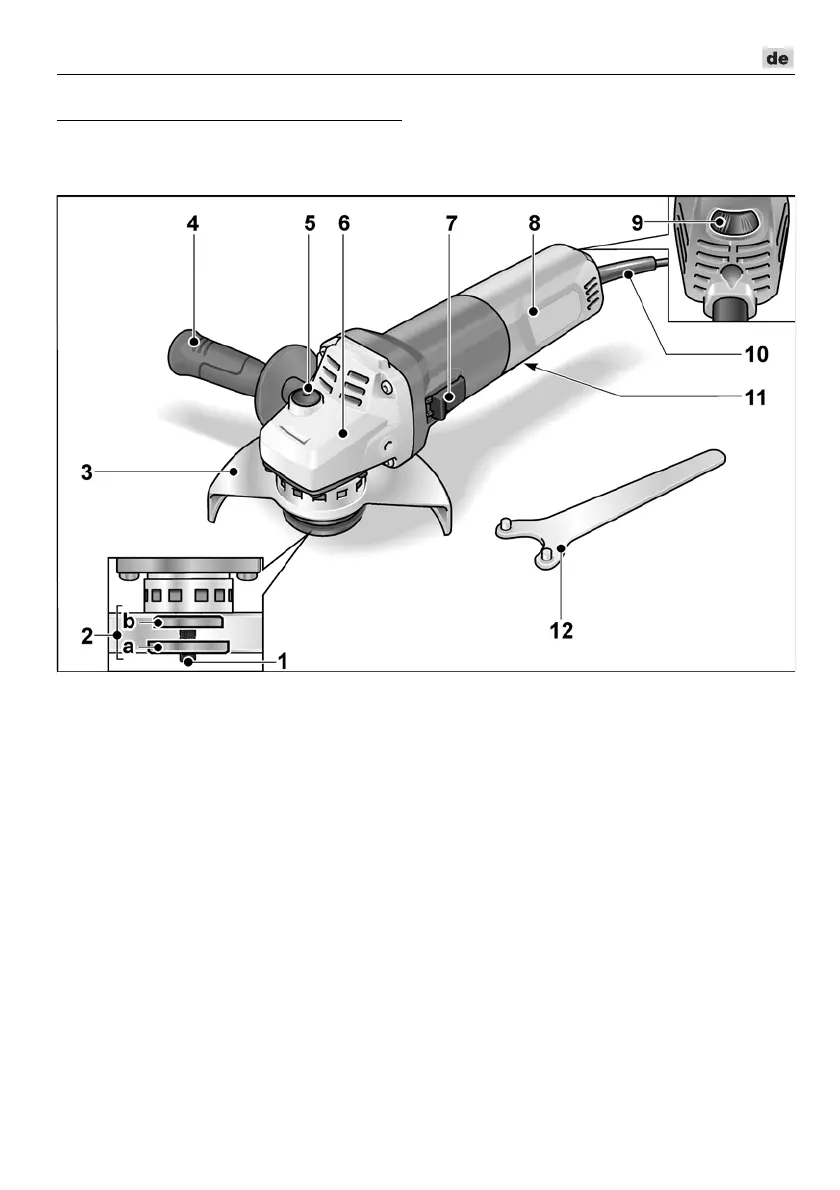

Auf einen Blick
In dieser Anleitung werden verschiedene Elektrowerkzeuge beschrieben. Die Darstellung
kann im Detail vom erworbenen Elektrowerkzeug abweichen.
1 Spindel
2 Gewindeflansch
a Spannmutter
b Spannflansch
3 Schutzhaube
Ohne Werkzeug verstellbar mit
12 Rastungen auf 360°.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4 Handgriff
Handgriff links und rechts montierbar.
5 Spindelarretierung
Zum Feststellen der Spindel beim
Werkzeugwechsel.
6 Getriebekopf
Mit Luftaustritt und Drehrichtungspfeil.
7Schalterwippe
Zum Ein- und Ausschalten.
Mit Raststellung für Dauerbetrieb.
8 Hinterer Handgriff
9 Stellrad für Drehzahlvorwahl
(nur LE 9-11 125)
10 Netzkabel 4,0 m mit Netzstecker
11 Typschild (nicht dargestellt)
12 Stirnlochschlüssel
