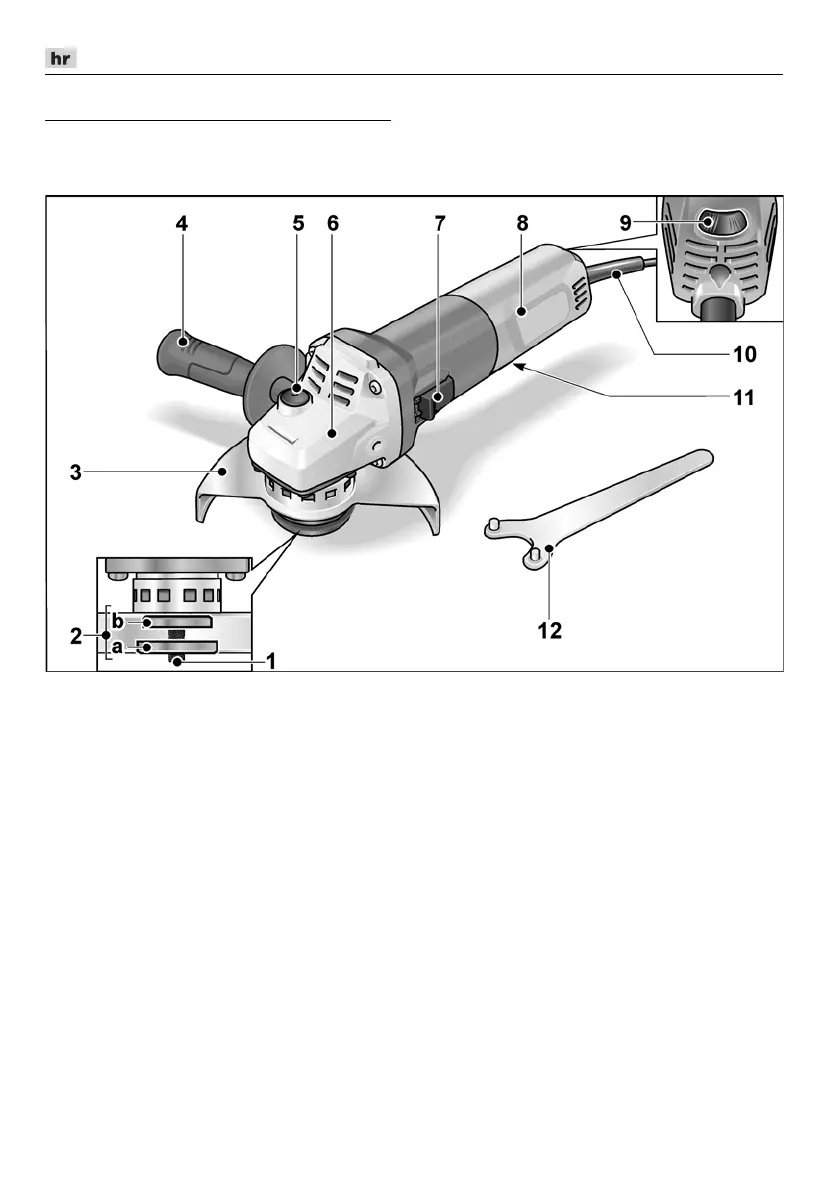

Na jedan pogled
U ovoj su uputi opisani različiti električni alati. Detalji u prikazu mogu odstupati od električnog
alata koji ste kupili.
1Vreteno
2 Navojne prirubnice
a Stezna prirubnica
b Stezna matica
3 Zaštitna kapa
Bez alata namjestivo s 12 ureza
na 360°.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4 Rukodrž
Rukodrž kojeg se može montirati lijevo
i desno.
5 Zavor vretena
Za utvrdjivanje vretena pri zamjeni
alata
6 Glava prijenosnika
S izlazom zraka i strelicom za
pokazivanje smjera vrtnje.
7 Ozibna sklopka
Za uključivanje i isključivanje.
Sa stojnim položajem za trajni rad.
8 Stražnja drška
9 Kotač za namještanje za predbiranje
broja okretaja (samo LE 9-11 125)
10 Mrežni kabel 4,0 m s mrežnim
utikačem
11 Označna pločica (nije prikazana)
12 Ključ s čeonim otvorom
