L 8-11 115 / L 8-11 125 / LE 9-11 125
138

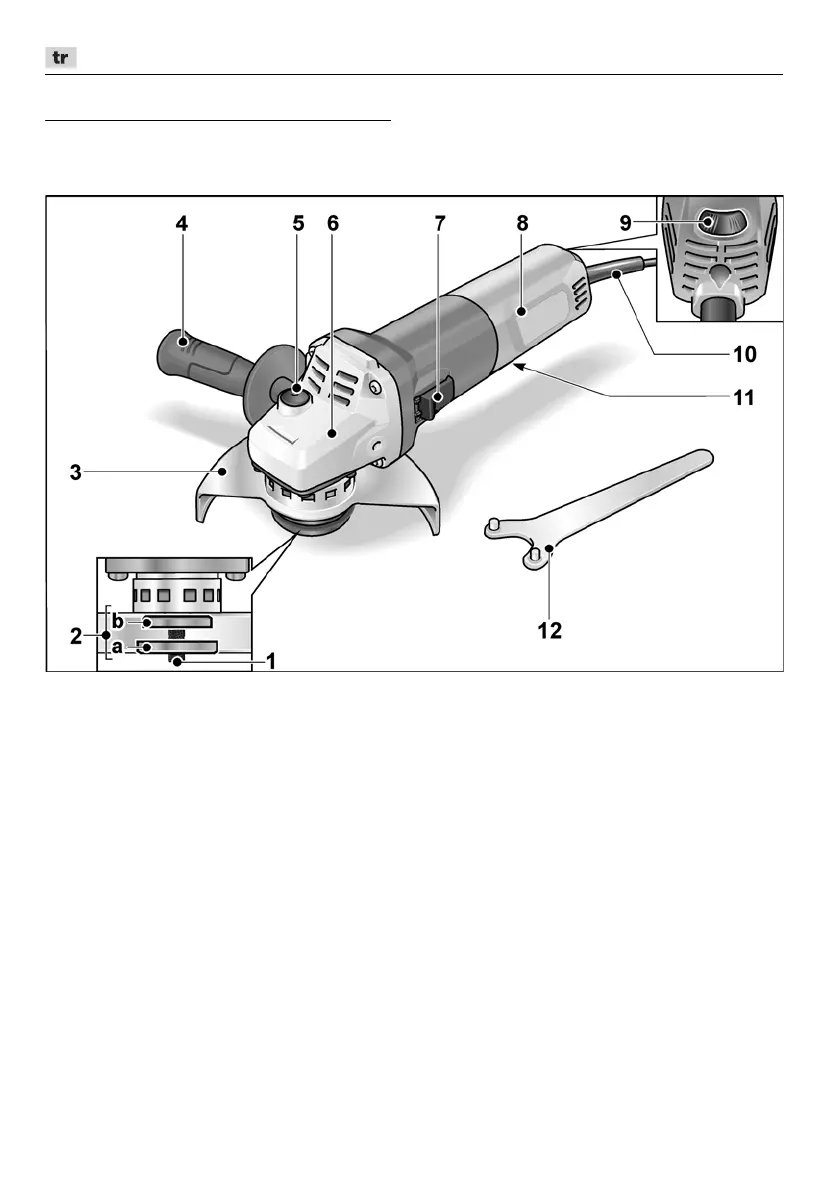

Genel bakış
Bu kılavuzda çeşitli elektrikli el aletleri tanımlanmaktadır. Ayrıntılı gösterimlerde elektrikli el
aletinden farklılıklar olabilir.
1Mil
2 Dişli flanş
a Sabitleme flanşı
b Germe somunu
3 Koruyucu başlık
Anahtar kullanmadan 12 kilit
pozisyonuyla 360° ayarlanabilir.
a) 115 mm (L 8-11 115)
b) 125 mm (L 8-11 125, LE 9-11 125)
4 Tutamak
Tutamak sol ve sağ tarafa monte
edilebilir.
5 Mil kilidi
Alet değiştirirken mili sabitlemek için.
6 Dişli düzeni kafası
Hava çıkışlı ve dönme yönü ok işaretli.
7 Çift konumlu şalter
Açmak ve kapatmak için.
Sürekli işletme modu için sabit
konumlu.
8 Arka tutamak
9 Devir sayısı ön seçim ayar çarkı
(sadece LE 9-11 125)
10 Elektrik fişi ile donatılmış elektrik
kablosu 4,0 m
11 Tip etiketi (gösterilmemiştir)
12 Alın deliği anahtarı
