122 123
IT
Pulire e lubricare regolarmente la catena. Ques-
te misure riducono l’usura prematura.
Per un funzionamento sicuro della catena/
cinghia dentata e del cambio, la catena/
cinghia dentata deve avere una determina
-
ta tensione. I deragliatori tendono la catena
automaticamente.
Nei cambi nel mozzo, invece, una cate-
na/cinghia dentata troppo allentata deve
essere tesa,
altrimenti la catena o la cinghia dentata
può uscire e provocare una caduta.

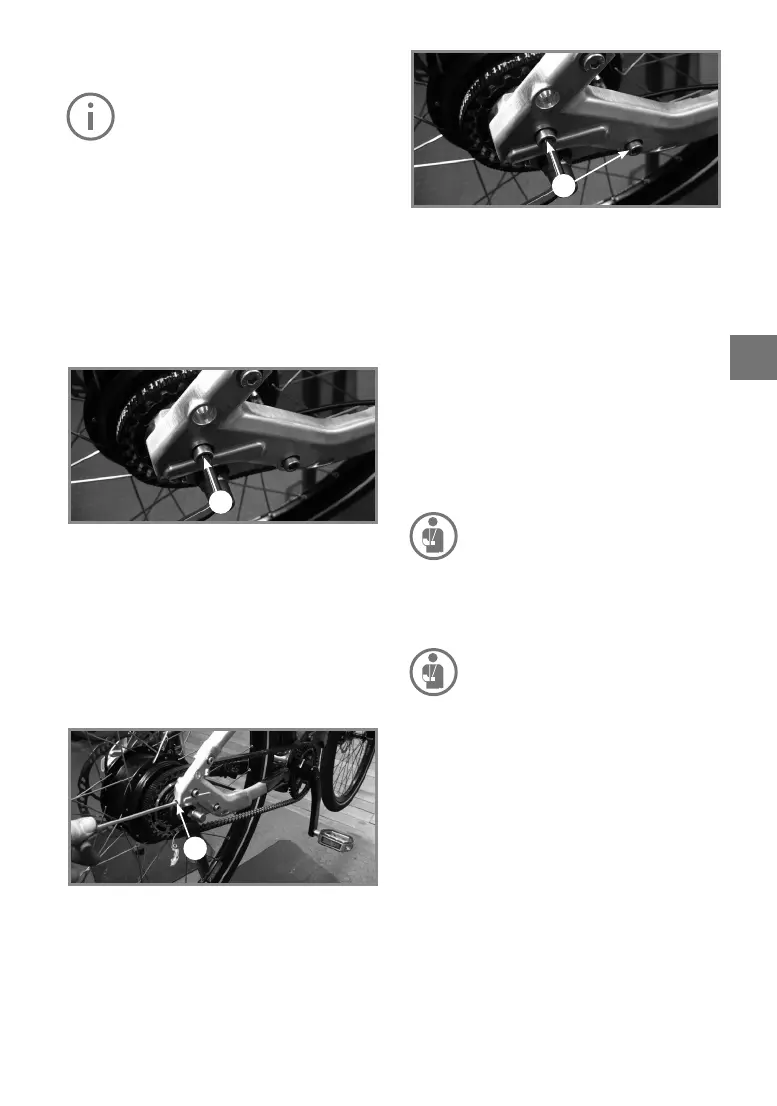

Tensionamento della catena o cinghia dentata
Svitare le viti A1 su entrambi i lati del portamozzo.
È sufciente svitare le viti no a far muovere libe
-
ramente il portamozzo.
A1
Tendere la catena/cinghia dentata con la vite di
registro A2. La tensione corretta della catena si
raggiunge quando la catena può essere spostata
leggermente verso l‘alto o verso il basso (10-15
mm). La tensione corretta della catena deve es
-
sere controllata con un misuratore di tensione per
cinghie. La tensione corretta
è indicata nel manuale di istruzioni del produttore
della cinghia. www.gatescarbondrive.com/Tech/
Resources
A2
Una volta registrata correttamente la tensione,
serrare le viti A1 alla coppia di serraggio indicata
di 8 Nm. Controllare che il portamozzo e la ruota
posteriore siano saldamente in posizione.
A1
Trasmissione a cinghia
La trasmissione a cinghia Gates Carbon Drive
è estremamente resistente e duratura. Tuttavia,
prima e durante il montaggio occorre prestare
particolare attenzione ad evitare danni alle bre
di carbonio che costituiscono il vero punto di forza
della cinghia. Piegature e torsioni estreme caus
-
ano crepe che possono comportare difetti alla
cinghia in presenza di forti sollecitazioni.
Leggere le istruzioni per l‘uso della cinghia del
Gates Carbon Drive System e il manuale utente
del Gates Carbon Drive.
Tensionamento e allineamento della cinghia
di trasmissione
La regolazione della tensione della
cinghia e il relativo allineamento richie
-
dono una grande esperienza in materia.
Operazioni errate possono comportare
incidenti e gravi cadute. Fare eseguire
questi interventi sempre da un rivendito
-
re specializzato FLYER.
Se la tensione è insufciente, la cinghia
di trasmissione può uscire dalla puleg
-
gia, provocando conseguenti incidenti e
gravi cadute.
