M.FACSW90IU-00 ITA-ENG 13/03/2023
FACSW
ITA
Attenzione: Prima di effettuare la prima accensione, l’unità dovrà rimanere in STAND BY per almeno 5 ore.
Prima di procedere alla messa in funzione, chiudere il sezionatore generale di linea e il relativo interruttore (non
forniti con l’unità): a questo punto si accenderà la spia di presenza tensione.
Tutte le unità sono dotate di scheda elettronica che controllano il funzionamento dell’unità.
Per avviare l’unità attivare il termostato agire sull’apposita rotellina a questo punto si accende il led RUN..

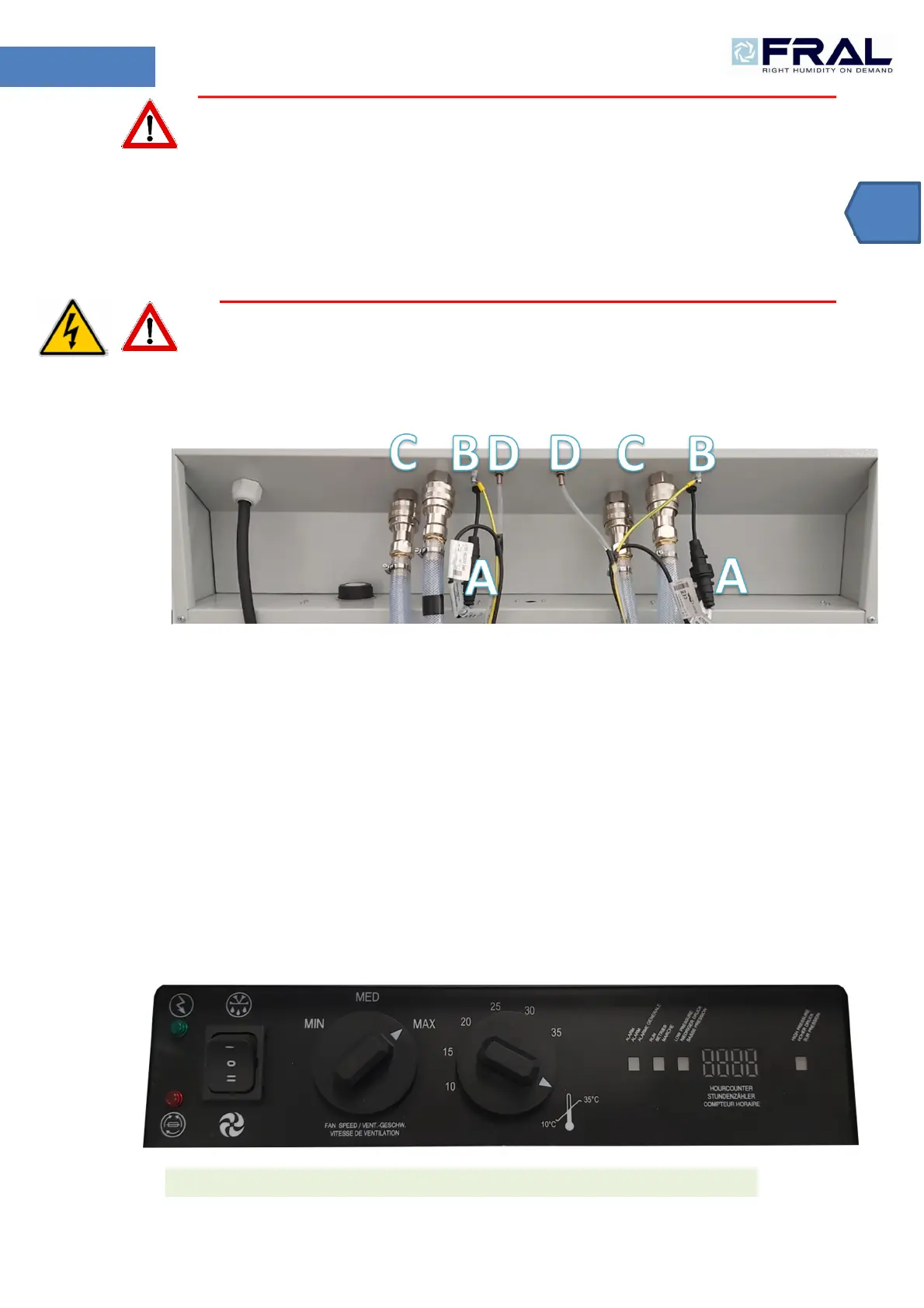

1. Collegare l'unità interna a quella esterna. Sono presenti 4 connettori per ogni unità esterna. Due per
acqua-glicole (collegare lo stesso tubo N°1 con N°1, N°2 con N°2 (C); uno per l'acqua condensata e
drenata (D), che viene inviata all'unità esterna; uno per l'alimentazione della ventola del motore esterno
(A) e uno per la connessione a terra (B).
Attenzione: collegare sempre l’unità esterna con cavo monofase e terra.
2. Inserire la spina con messa a terra in una presa
3. Selezionare la velocità desiderata della ventola
4. Selezionare la temperatura del locale desiderata
5. Spostare l'interruttore principale dalla posizione OFF alla posizione Raffreddamento o Ventola.
Se è impostato sulla funzione Raffreddamento e la temperatura del locale è superiore alla temperatura impostata, il
compressore si avvierà dopo circa 3,5 minuti. Il led RUN lampeggia mentre il compressore sta aspettando, è acceso
quando il compressore sta lavorando.
Se la temperatura della stanza è minore di quella impostata nel termostato, la macchina rimane in ventilazione ma
non fa freddo (il compressore rimane spento e solo il fan è acceso); il led RUN è spento.
Se la temperatura del locale è inferiore a 18°C, il sistema di sbrinamento automatico può essere azionato; la ventola
dell'unità interna si arresta periodicamente e le due elettrovalvole refrigeranti invertono la loro posizione. In questo
modo, il gas caldo passa nell'evaporatore ghiacciato e il ghiaccio discende sotto forma di acqua. Il display mostra la
scritta “dEFr”.
Dopo ogni ciclo di defrost, la macchina lavora indipendentemente dalla temperatura dell’ambiente per 90 secondi:
questo viene fatto con lo scopo di muovere l’aria in ambiente. Alla fine dei 90 secondi la scheda elettronica controlla
lo stato del termostato.
5.2 Pannello di controllo
Le unità sono provviste di un pannello con spie di segnalazione per monitorare lo stato di funzionamento dell’unità.
Di seguito è riportata una breve descrizione del significato delle spie.
LED POWER: questo LED verde è acceso se l’unità è collegata alla rete di alimentazione.
