17
M.FACSW90IU-00 ITA-ENG 13/03/2023
FACSW
ITA
Per verificarne il funzionamento, abbassare il set di temperatura sino ad impostare un valore prossimo al
limite inferiore. A questo punto verificare che l’unità avvii in sequenza il ventilatore e dopo un certo ritardo il
compressore. Verificare inoltre, che l’unità si arresti al raggiungimento del valore di temperatura desiderato.
6.3 Dispositivi di sicurezza
Tutte le apparecchiature di sicurezza sono tarate e collaudate in fabbrica prima della spedizione dell’unità.
La loro funzionalità viene descritta nei paragrafi successivi.
Attenzione: Tutte le operazioni di servizio sulle apparecchiature di sicurezza e controllo devono essere
effettuate SOLAMENTE DA PERSONALE QUALIFICATO; valori erronei di taratura possono arrecare seri
danneggiamenti all'unità ed anche alle persone

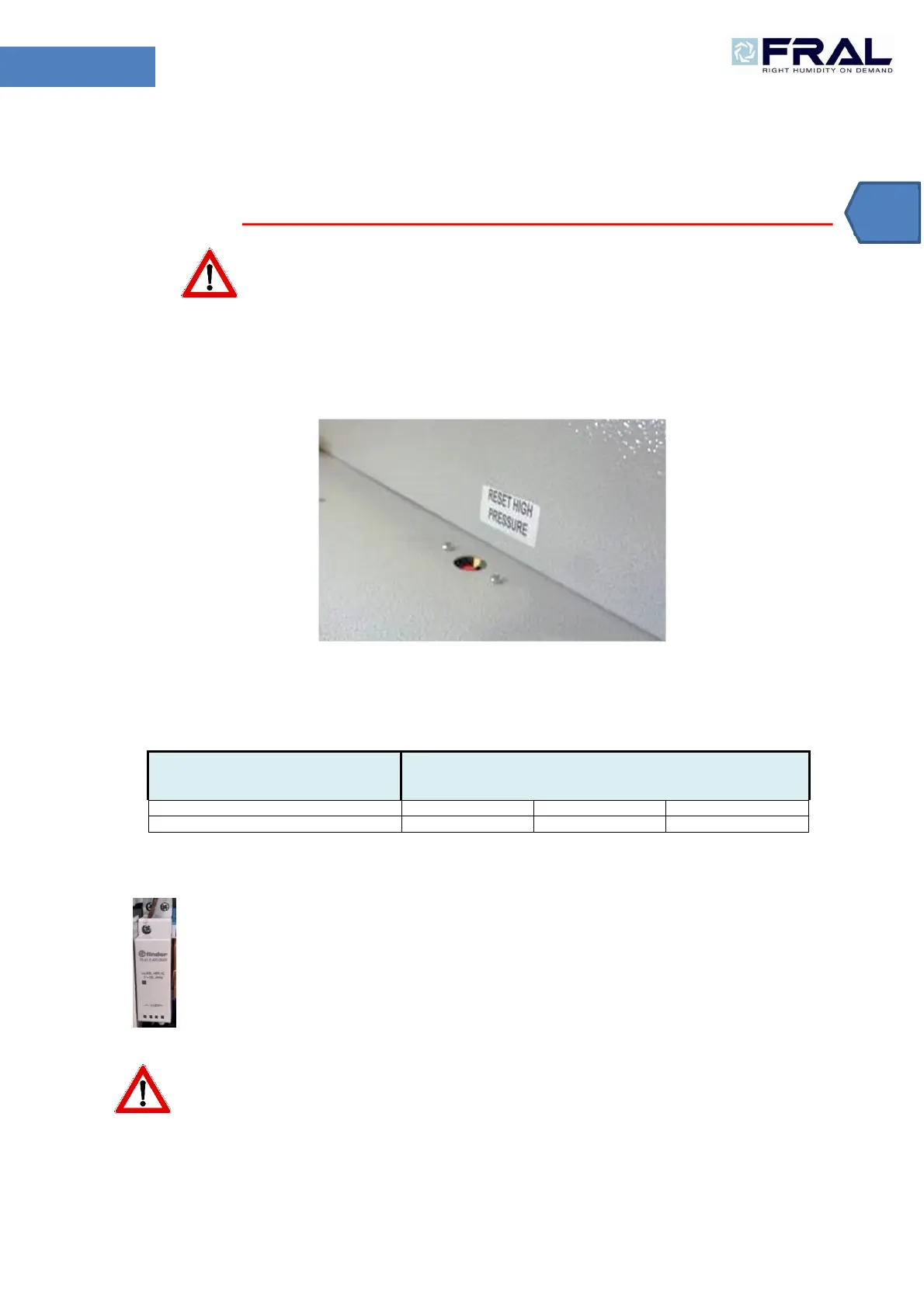

6.3.1 Pressostato di massima
Il pressostato di alta pressione arresta l’unità quando la pressione in mandata supera un valore prefissato.
Il riarmo è manuale (va effettuato premendo il bottone sommitale del pressostato posto sotto l’unità) e può
avvenire solo quando la pressione è scesa al di sotto del valore indicato dal differenziale impostato (si veda
la tabella seguente).
6.3.2 Pressostato di minima
Il pressostato di bassa pressione arresta l’unità quando la pressione di aspirazione scende al di sotto di un
valore prefissato. Il riarmo è automatico ed avviene solo quando la pressione è salita al di sopra del valore
indicato dal differenziale impostato (si veda la tabella seguente).
DISPOSITIVI DI CONTROLLO
ATTIVAZIONE DIFFERENZIALE REINSERZIONE
Pressostato di massima (bar) R4
Pressostato di minima (bar)
6.3.3 Dispositivo di controllo sequenza fasi
Poiché i compressori SCROLL possono funzionare solo in un verso di rotazione, questo dispositivo verifica
che le fasi siano collegate correttamente. Nel caso non siano collegate correttamente, l’unità non si avvierà,
inizierà a lampeggiare un led sul relè e si accenderà sul pannello il led ALARM.
7 Ispezione, trasporto e posizionamento
Attenzione: L’unità non deve essere posta in ambienti stretti, che non permettano un’adeguata diffusione nella
stanza dell’aria proveniente dalla griglia frontale dell’unità.
L’unità esterna non può essere usata in spazi ristretti. L’aspirazione dell’aria avviene dal lato del ventilatore dove è
posto il motore, mentre la mandata è dal lato opposto. La minima distanza fra la mandata e una parete è di 3 metri.
