6.4.1 Betäubungsstromstärke messen
1. Öffnen Sie den Elektro-Betäuber mit einem
Vierkant-Schaltschrankschlüssel.
2. Umschließen Sie das gebogene braune Kabel
mit einem Zangenamperemeter.
3. Stellen Sie den Messbereich der
Zangenamperemeter auf 10A/AC ein.
4. Führen Sie die Messung durch.
5. Schließen Sie den Elektro-Betäuber mit einem
Vierkant-Schaltschrankschlüssel.

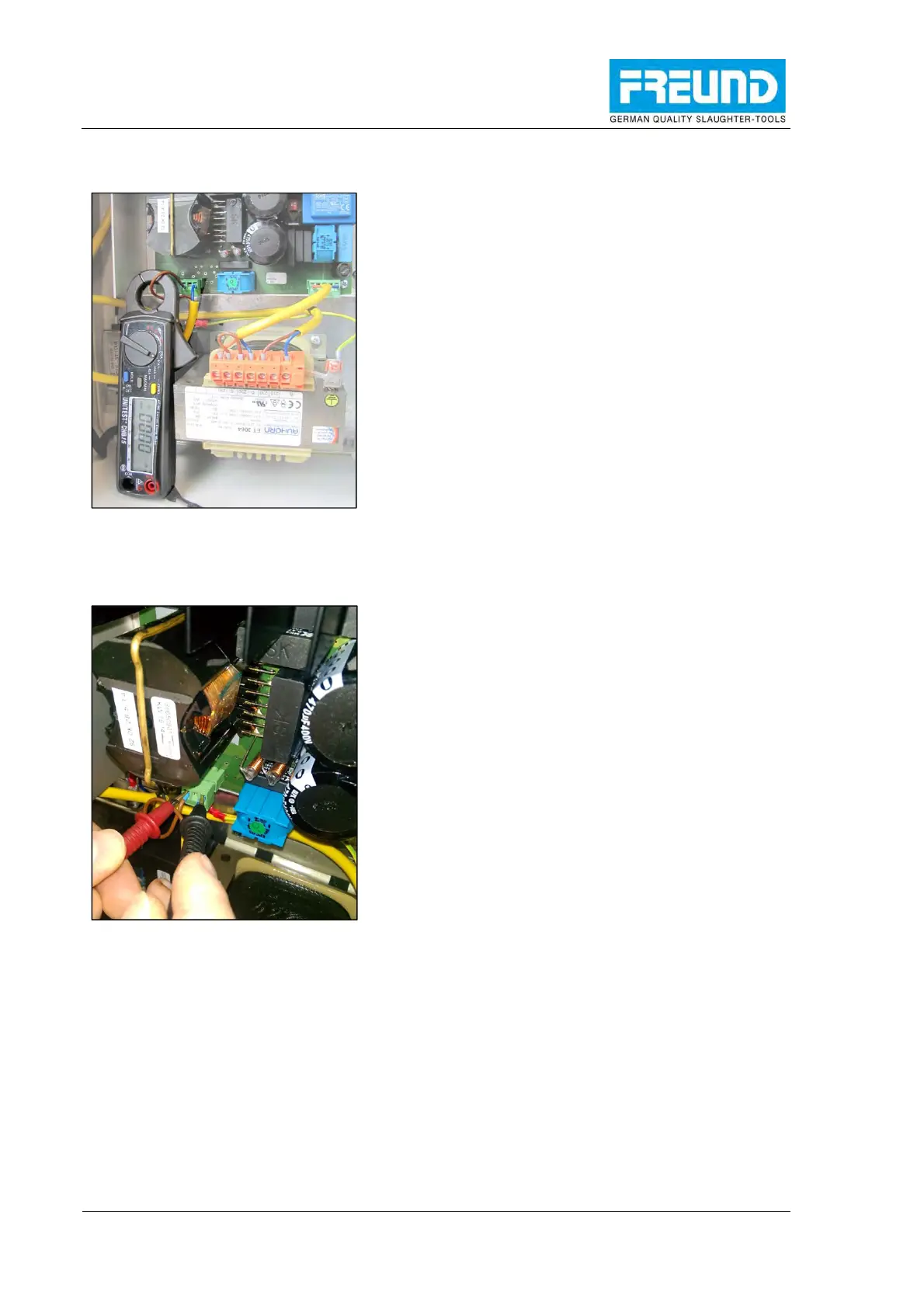

Abb. 6-4 Messung der
Betäubungsstromstärke
6.4.2 Betäubungsspannung messen
1. Öffnen Sie den Elektro-Betäuber mit einem
Vierkant-Schaltschrankschlüssel.
2. Setzen Sie die Prüfspitzen des Multimeters in
die Steckplätze PIN 1 und PIN 3 der grünen
Leiterplattenklemme.
3. Stellen Sie den Messbereich des Multimeters
auf 600V/AC ein.
4. Führen Sie die Messung durch.
5. Schließen Sie den Elektro-Betäuber mit einem
Vierkant-Schaltschrankschlüssel.
Abb. 6-5 Messung der
Betäubungsspannung
