22

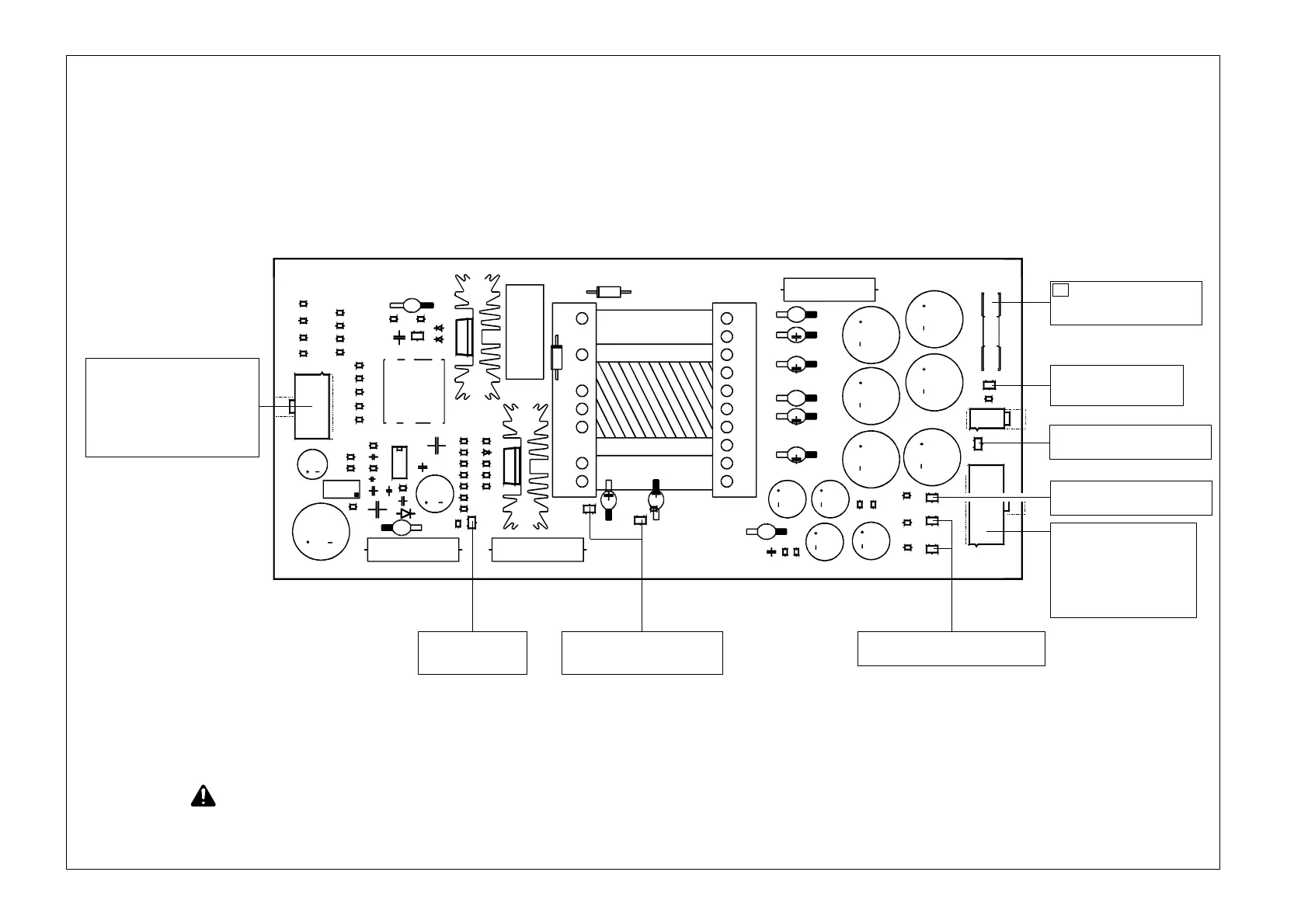

CHECK-LIST DEL sur la plaquette à circuits imprimés du bloc d'alimentation NMW20
Connexion enfichable X1
á alimentation de tension de la
plaquette à circuits imprimés
NMW20 du condensateur
électrolytique
á alimentation du bloc de
puissance primaire
Affichage DEL
alimentation plaquette
à circuits imprimés
Affichage DEL
alimentation bloc de puissance
primaire
Affichage DEL
alimentation circuit d'attaque onduleur
Connexion enfichable X2
á connexion de la plaquette à
circuits imprimés TTS4A
á connexion de la plaquette à
circuits imprimés TMS1A
á connexion de la plaquette à
circuits imprimés BPS20A
Affichage DEL +15V
alimentation bloc de commande
Affichage DEL -15V
alimentation bloc de commande
Affichage DEL +24V
alimentation - ventilateur -
vanne magnétique de gaz
F1 - 1A retardée
ventilateur - vanne magnétique
de gaz
Fig. 32
Attention!
S'IL FAUT REMPLACER DES FUSIBLES, IL FAUT LES REMPLACER PAR DES FUSIBLES DE MÊME VALEUR SOUS PEINE D'ANNULATION
DE GARANTIE APRÈS D'EVENTUELS DOMMAGES CONSÉCUTIFS À CAUSE DE L'UTILISATION DE FUSIBLES TROP FORTS.
