9
DE
Drahtvorlauf
WARNUNG!
Verletzungsgefahr durch austretenden Schweißdraht!
► Schweißbrenner von Gesicht und Körper weghalten.
Das Signal „Drahtvorlauf“ bewirkt den Start der Drahtförderung und entspricht der Taste
„Drahteinfädeln“ an der Bedienfront der Stromquelle oder am Drahtvorschub. Der Draht
wird strom- und gaslos in das Schlauchpaket eingefädelt.
Die Einfädelgeschwindigkeit ist von der entsprechenden Einstellung im Setup-Menü der
Stromquelle abhängig.
HINWEIS!
Das Eingangssignal „Drahtvorlauf“ hat Priorität gegenüber dem Signal „Drahtrück-
lauf“.
Sind beide Signale gleichzeitig gesetzt, erfolgt eine Fortsetzung des Drahtvorlaufes.
WICHTIG!
Zur Erleichterung einer exakten Positionierung der Drahtelektrode, ergibt sich beim
Setzen des Signals “Drahtvorlauf” folgender Ablauf:

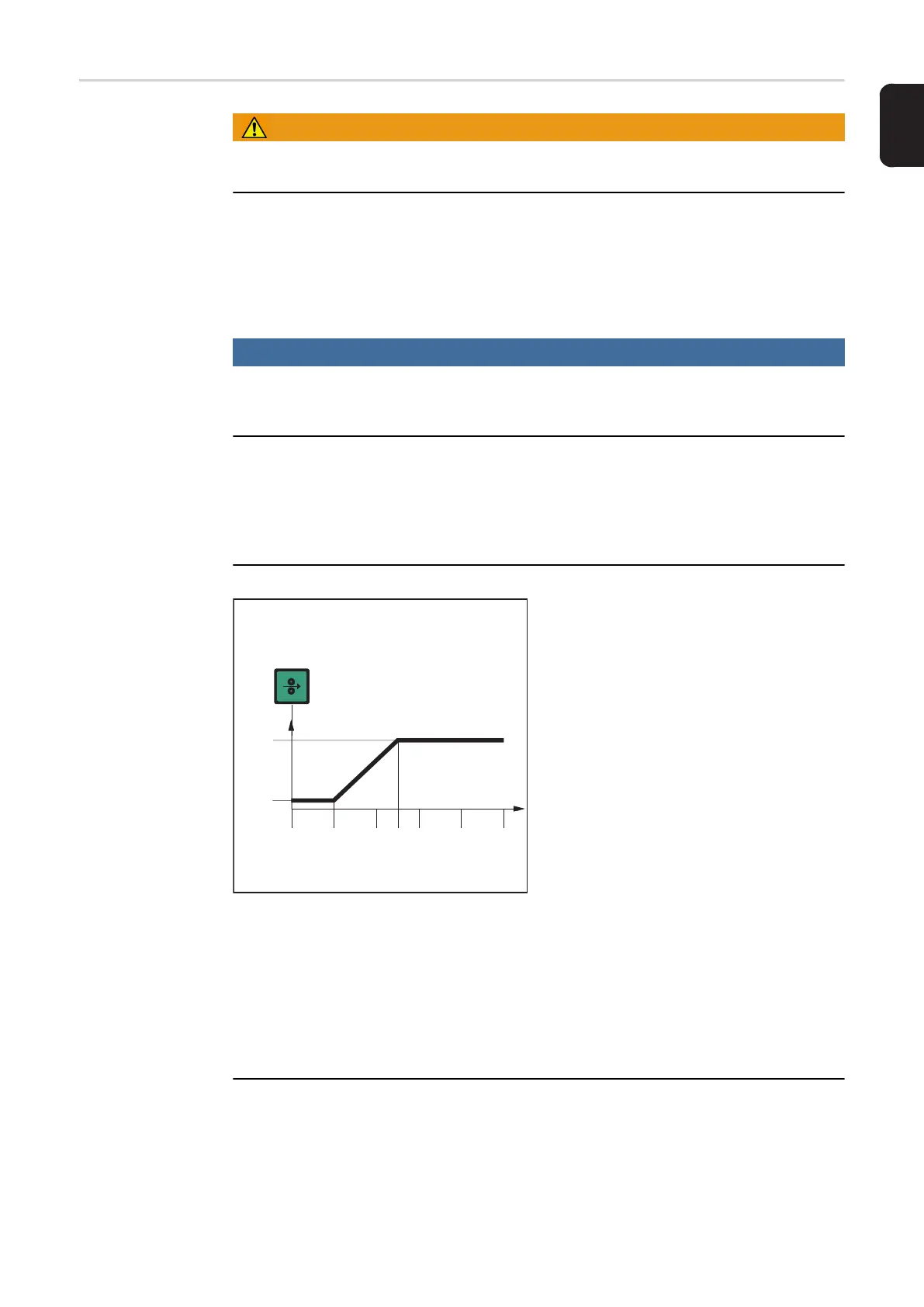

Zeitlicher Verlauf der Drahtgeschwindigkeit beim Set-
zen des digitalen Eingangssignals „Drahtvorlauf“
(1) Signal Drahtvorlauf
- Signal verbleibt bis zu einer Sekun-
de: Unabhängig von dem eingestellten
Wert, verbleibt die Drahtgeschwindig-
keit (2) während der ersten Sekunde
auf 1 m/min oder 39.37 ipm.
- Signal verbleibt bis zu 2,5 Sekun-
den: Nach Ablauf einer Sekunde, er-
höht sich die Drahtgeschwindigkeit (2)
innerhalb der nächsten 1,5 Sekunden
gleichmäßig.
- Signal verbleibt länger als 2,5 Se-
kunden: Nach insgesamt 2,5 Sekun-
den erfolgt eine konstante
Drahtförderung entsprechend der für
den Parameter Fdi eingestellten Draht-
geschwindigkeit.
WICHTIG!
Ist zusätzlich das Eingangssignal „KD disable“ gesetzt, gilt für den Vorlauf nicht
„Fdi“, sondern das Ausgangssignal „Drahtgeschwindigkeit“.
Dabei startet das Eingangssignal „Drahtvorlauf“ den Vorlauf sofort mit dem Sollwert für die
Drahtgeschwindigkeit. In diesem Fall trifft die Abbildung nicht zu.
(2) vD (m/min / ipm)
t (s)
123452,5
1
Fdi
(1)
