Fronius VarioSynergic 5000 - Kühlgerät an Geteilte Ausführung Montieren

1515
1. Netzschalter in Stellung - O - schal-
ten
2. Linkes Seitenteil der Stromquelle
entfernen
3. Steuerstecker des Kühlgerätes (8-
polig) durch Gehäusedurchführung
legen
4. Schläuche für Wasservor- u. -rücklauf
durch Gehäusedurchführung legen
5. Sicherungsschraube (27) vom Kühl-
gerät abschrauben
6. Kühlgerät mit seinen vier Zapfen an
der Rückseite der Stromquelle ein-
hängen
7. Kühlgerät von der Innenseite der
Stromquelle mit Sicherungsschraube
(27) fixieren
8. Steuerstecker des Kühlgerätes (8-
polig) seitenrichtig anstecken
9. Linkes Seitenteil montieren
Kühlgerät an
geteilte Ausfüh-
rung montieren

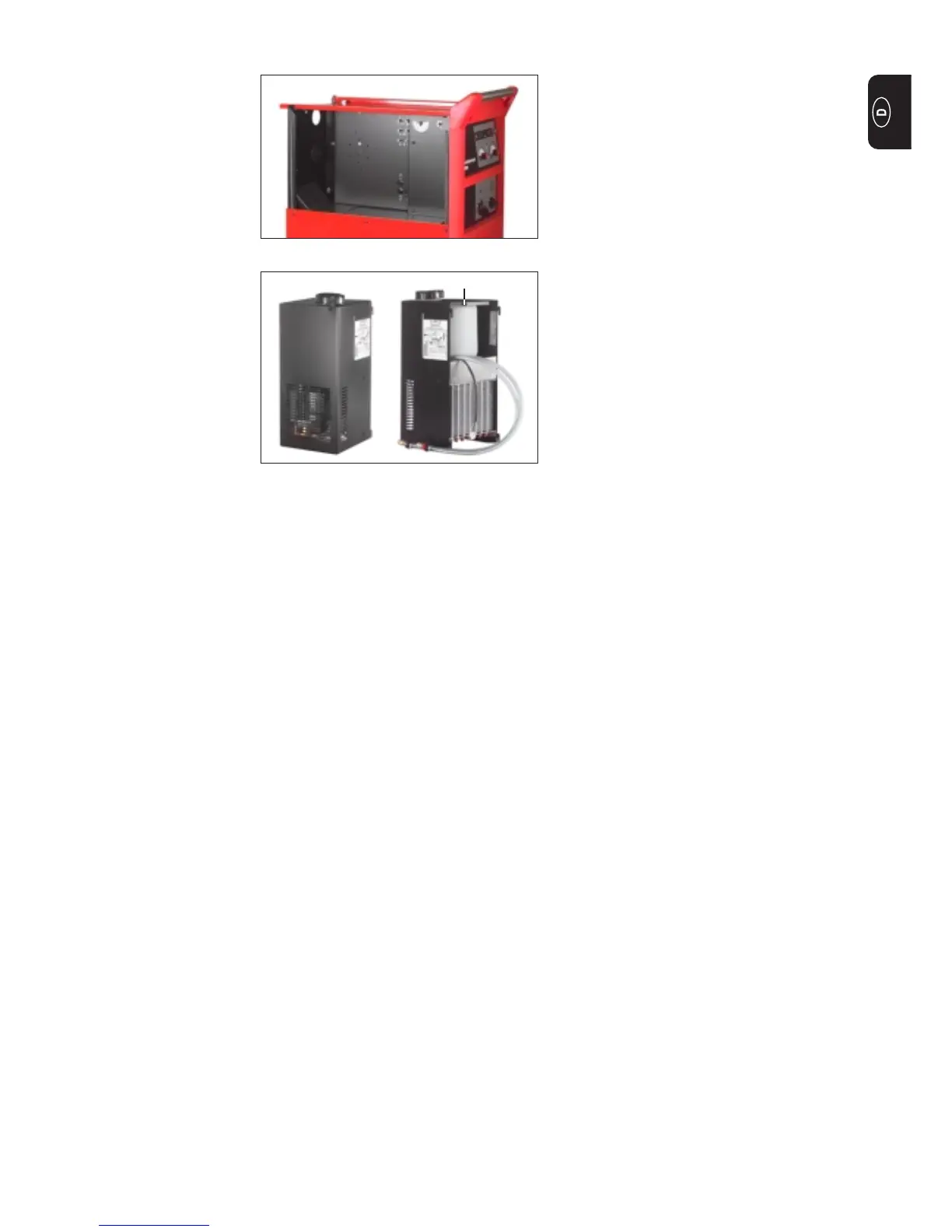

Abb.19 Vor der Montage des Kühlgerätes
Abb.20 Kühlgerät FK 3000 R
(27)
