GAPOSA QCzero - Esclusione Chiusura Automatica; 4 Selezione Della Logica DI Funzionamento; Chiusura a Uomo Presente; Logica Della Fotocellula

14
QCzero
QCzeroP
ITA
3.7.3 ESCLUSIONE CHIUSURA AUTOMATICA
Questa procedura esclude la chiusura automatica cancellando il tempo di pausa. Una volta esclusa, può essere riattivata con la
programmazione del tempo di pausa.
4 SELEZIONE DELLA LOGICA DI FUNZIONAMENTO
La centrale può gestire 2 logiche di funzionamento per il comando start/stop (SS): PASSO-PASSO o CONDOMINIALE.
4.1 CHIUSURA A “UOMO PRESENTE”.
È possibile attivare il funzionamento ad “uomo presente” per il comando CHIUDI.
4.2 LOGICA DELLA FOTOCELLULA
Si possono selezionare 2 modi di funzionamento per la fotocellula di sicurezza collegata ai morsetti 8 e 9.

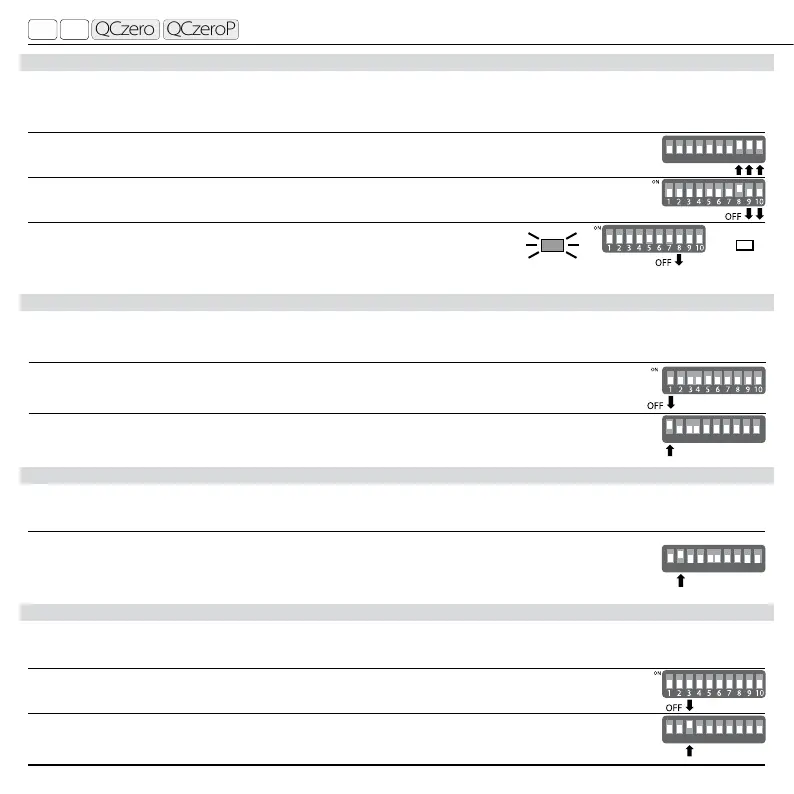

OPERAZIONI
1. Posizionare i dip 8, 9, 10 della centrale in ON.
2. Mettere in OFF solo i dip 9 e 10. Il dip 8 rimane in ON.
3. Quando il led TEST inizia a lampeggiare mettere in OFF anche il dip 8.
La procedura di cancellazione è terminata.
LOGICA DI FUNZIONAMENTO
FUNZ. IN CHIUSURA (mettere il dip 3 in OFF): durante la chiusura l’intervento della
fotocellula inverte il movimento della porta in apertura.
FUNZ. IN CHIUSURA ED IN APERTURA (mettere il dip 3 in ON): durante la chiusura l’intervento della
fotocellula inverte il movimento della porta. Durante l’apertura l’intervento della fotocellula ferma il movimento.
LOGICA DI FUNZIONAMENTO
COMANDO CHIUDI AD “UOMO PRESENTE”: Con questa logica l’ingresso CHIUDI funziona sempre
ad uomo presente (anche tramite trasmettitore radio purché programmato per comando a 3 tasti
SALITA-STOP-DISCESA (v. paragrafo 3.4 pg. 11). Attenzione: i comandi SS ed APRI rimangono
con la logica impulsiva! La richiusura automatica è esclusa.
ON
ON
1 2 3 4 5 6 7 8 9 10
ON
LOGICA DI FUNZIONAMENTO
PASSO – PASSO: Il comando SS ad ogni attivazione esegue i comandi
APRI > STOP > CHIUDI > STOP in sequenza. Durante la pausa un comando
SS esclude la chiusura automatica, il successivo comando richiude la porta.
CONDOMINIALE: Il comando SS ordina sempre l’apertura tranne il caso in
cui la porta è tutta aperta, in questo caso ordina la chiusura.
ON
ON
1 2 3 4 5 6 7 8 9 10
ON
ON
1 2 3 4 5 6 7 8 9 10
ON
ON
1 2 3 4 5 6 7 8 9 10
Centrale di comando con ricevitore radio.
FLASH
TEST
SPENTO
TEST
