GAPOSA QCzero - Conexion de Los Accesorios; 2 Borne de Tension 230 V; Conexion del Motor Monofasico y de la Alimentacion

51
QCzero
QCzeroP
ES

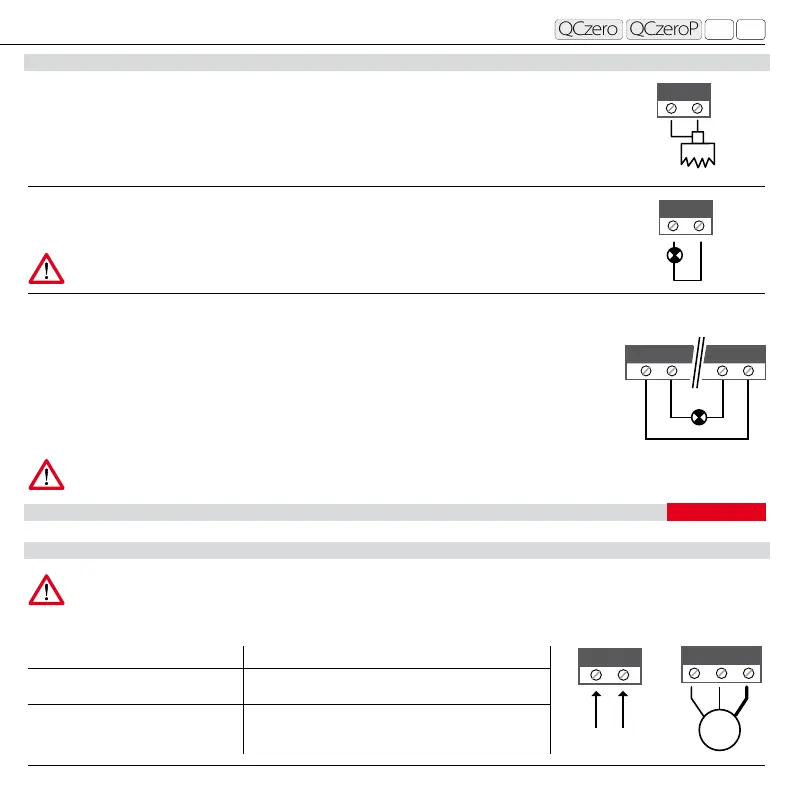

1.3 CONEXION DE LOS ACCESORIOS
ANTENA EXTERNA con cable aislado
Mejora la recepción vía radio de la central. La antena debe ser instalada sobre 2m de altura y alejada
de fuentes electromagnéticas.
El terminal de la malla del cable debe ser conectado al borne 22.
El cable de antena debe ser conectado al borne 23.
DESTELLOS (230Vac 40W con intermitencia)
Se activa durante de las maniobras de apertura y de cierre.
Debe conectarse a los bornes 18 y 19 [ash]
ATENCION! La tensión en los bornes 18 y 19 es de 230Vac!
LAMPARA DE CORTESIA
La lámpara de cortesía es un contacto sin tension de 5A max que se activa automaticamente cuando la
puerta se abre.
Es posible elegir dos modalidades de funcionamiento:
- La lámpara se encenderá tanto en apertura como en cierre automático durante 3 minutos
colocando el dip 5 de la central en posición OFF;
- La lámpara se encenderá en apertura colocando el dip 5 de la central en posición l ON;;
Se debe conectar a los bornes 13 e 14 [AUX].
Se puede conectar una carga máxima de 5A a 230Vac.
2. CONECTOR A TENSION 230V~
2.1 CONEXION ELECTRICAS MOTOR Y ALIMENTACION
ATTENTION! La instalación debe tener un interruptor con contactos de al menos 3mm de distancia para asegurar
la desconexión omnipolar de la central. Todas las operaciones de conexión deben ser hecha solo después la
desconexión de la alimentación principal! QUITAR EL INTERRUPTOR GENERAL antes de realizar cualquier
operación!
BRANCHEMENT BORNES DE CONEXION
MOTOR MONOFASICO
230Vac max 500W
Conectar las fases del motor a los bornes 15, 16.
Conectar el comun del motor al borne 17 [C].
ALIMENTACION CENTRAL A LA
RED DE ALIMENTACION 230Vac
50-60Hz
Conectar las fases de la alimentación a los bornes
20 [N] y 21 [L]
22 23
18 19
FLASH
MAX 40 W
230V~/50 Hz
13 2014 21
max 5A
15 16 17
M
C
20 21
230Vac 50-60Hz
L N
Central de mando con receptor radio
IMPORTANTE
