Armoire de commande pour motoréducteurs monophasés

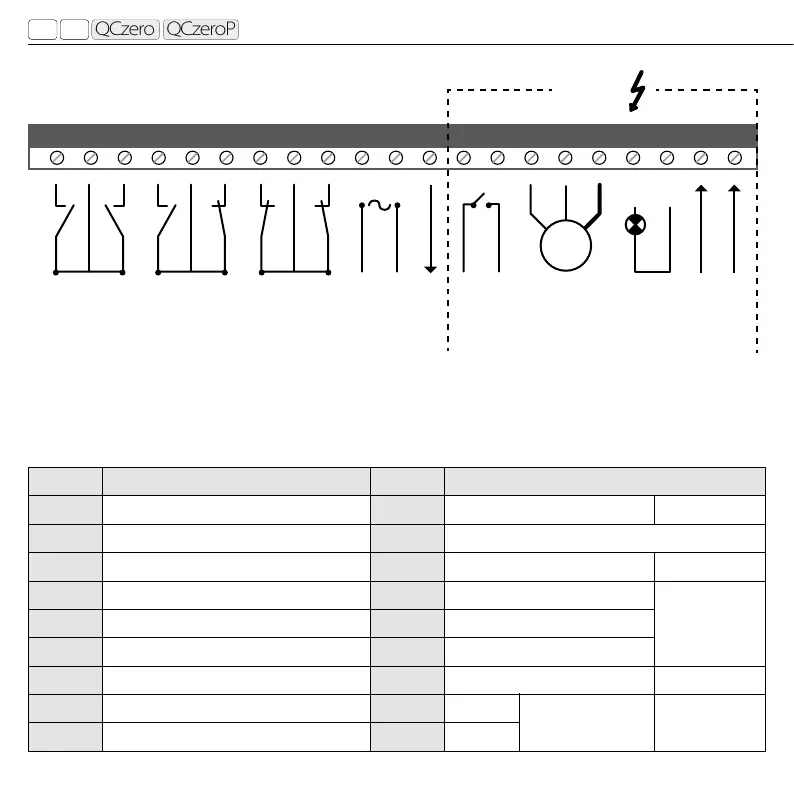

SCHÉMA GÉNÉRAL DES BRANCHEMENTS*
*L’armoire est fournie pourvue de 3 ponts qu’il faut brancher dans la cas où ni photocellules ni barres palpeuses seraient
installées (N.B.: seulement dans les cas prévus par les normes) ou même pas le bouton STOP dans les bornes suivantes:
- entrée STOP bornes 5-6;
- entrée barre palpeuse bornes 7-8 (avec dip. 4 en OFF);
- entrée photocellule bornes 8-9.
1 2 3 4 5 6 7 8 9 10 12 13 14 15
M
16 17 18 19 20 21
UP
START/STOP
EDGE
COM
COM
COM
FLASH
DOWN
STOP
MAX 40 W
TEST
24 Vac AUX
230 V~
230Vac
50-60Hz
C
L N
11
BORNES DESCRIPTION BORNES DESCRIPTION
1
UP - MONTEE - N.A.
10-11
ALIM. PHOTOCELLULE 24V~ / 140 mA
2
COM - COMMUN
12
TEST - TEST PHOTOCELLULE
3
DOWN - DESCENTE - N.A.
13-14
AUX - LAMPE DE SERVICE - N.A. MAX 250V~ / 5A
4
START/STOP - N.A.
15
MOTEUR
230V~ / max 500W
5
COM - COMMUN
16
MOTEUR
6
STOP - N.C.
17
MOTEUR COMMUN
7
EDGE - BARRE DE SÉCURITÉ
18-19
FEU CLIGNOTTANT - intermittence 230V~ / max 40W
8
COM - COMMUN
20
L - PHASE
230V~ / 50/60 Hz
9
PHOTO - PHOTOCELLULE - N.C.
21
N - NEUTRE
ALIMENTATION
ARMOIRE
