Armoire de commande pour motoréducteurs monophasés

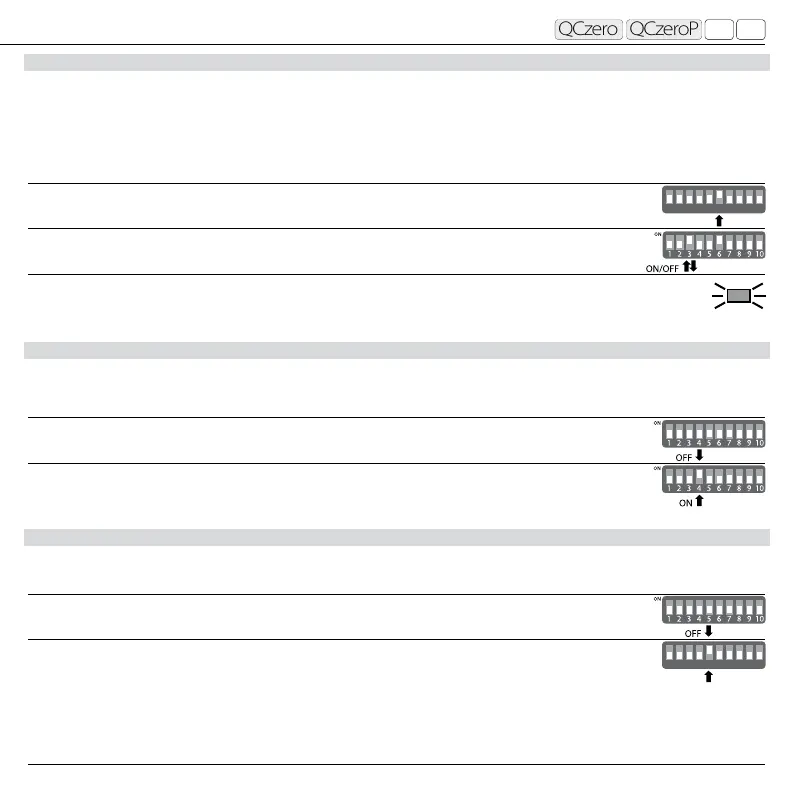

4.3 ACTIVATION TEST PHOTOCELLULES
Le test des photocellules permet à l’armoire de vérier, avant toute manoeuvre, qu’il n’y ait pas de court-circuit ou de non
fonctionnements tels qui puissent compromettre la sécurité du système. Le test permet donc de garantir la sécurité même
dans le cas d’une seule panne comme demandé par les normes EN13241-1 et EN-12453.
Lorsque l’armoire exécute le test, le led TEST s’allume pendant 1 sec. Si l‘on relève des erreurs, le moteur ne part pas et le led
test exécute 4 clignotements.
4.4 SÉLECTIONNER LE TYPE DE BARRE
L’armoire peut gérer le fonctionnement des barres traditionnelles avec contact normalement fermé et aussi des barres
résistives avec contact à 8K2.
4.5 LOGIQUE LAMPE DE SERVICE
Le contact de la lampe de service peut avoir 2 modes de fonctionnement:
OPERATIONS
1. Positionner en ON le dip 6 de l’armoire
2. Commuter au moins 3 fois le dip 3 en ON et en OFF
3. Lorsque le led TEST commence à clignoter, remettre en OFF les dip 3 et 6. Maintenant le TEST est actif.
Si l’on veut désactiver le TEST, il faut réaliser le RESET total de l’armoire (voir pag. 33)
OPERATIONS
BARRE CONTACT NORMALEMENT FERME (mettre le dip 4 en OFF).
BARRE CONTACT RESISTIF 8K2 (mettre le dip 4 en ON).
MODES DE FONCTIONNEMENT
Allumage à chaque ouverture avec éteignement automatique
après 3 minutes. Pour cette logique mettre le dip 5 en OFF
Commande allumage (2 sec.) à chaque ouverture pour le pilotage d’une installation
d’allumage. Pour cette logique, mettre le dip 5 en ON.
ON
ON
1 2 3 4 5 6 7 8 9 10
ON
ON
1 2 3 4 5 6 7 8 9 10
ALLUME
TEST
