GAPOSA QCzero - Esquema General de las Conexiones

48
QCzero
QCzeroP
ES
Central de mando con receptor radio

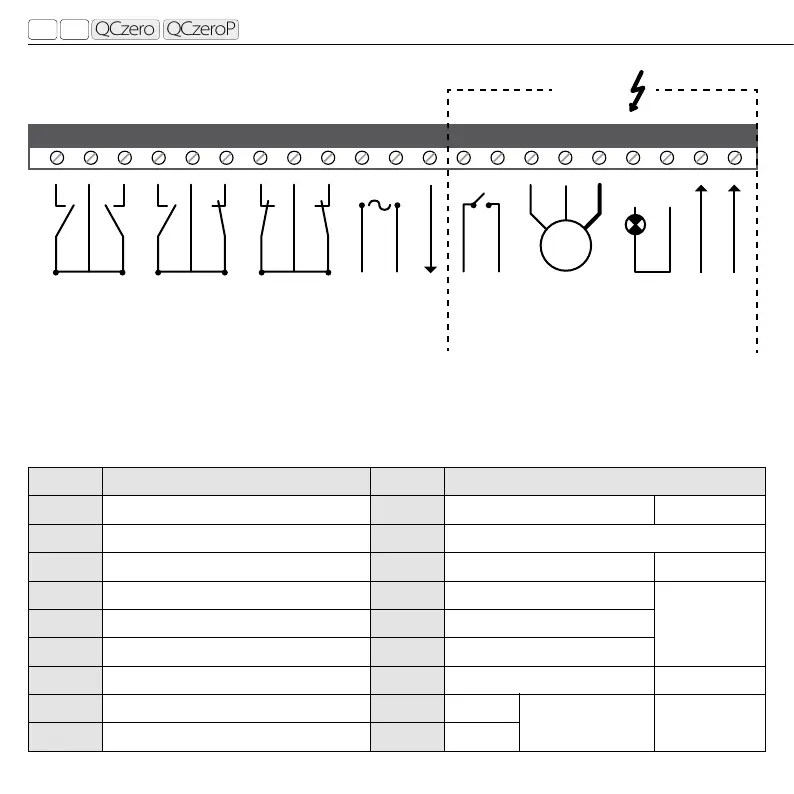

ESQUEMA GENERAL DE LAS CONEXIONES*
*La central esta equipada con los 3 puentes para conectar cuando no estan instaladas fotocelulas y banda sensible (N.B.: en el
respecto de las normas) o el pulsador stop en los bornes:
- entrada Stop bornes 5-6;
- entrada banda sensible bornes 7-8 (con dip 4 in OFF);
- entrada fotocelula bornes 8-9.
1 2 3 4 5 6 7 8 9 10 12 13 14 15
M
16 17 18 19 20 21
UP START/STOP EDGE COM COM COM FLASH DOWN STOP PHOTO MAX 40 W TEST
24 Vac AUX
230 V~
230Vac
50-60Hz
C
L N
11
BORNES EXPLICACION BORNES EXPLICACION
1
UP - MONTEE - N.A.
10-11
ALIMENTACION FOTOCELULA 24V~ / 140 mA
2
COM - COMUN
12
TEST - TEST FOTOCELULA
3
DOWN - BAJADA - N.A.
13-14
AUX - LAMPARA DE CORTESIA - N.A. MAX 250V~ / 5A
4
START/STOP - N.A.
15
MOTOR
230V~ / max 500W
5
COM - COMUN
16
MOTOR
6
STOP - N.C.
17
MOTOR COMUN
7
EDGE - BANDA
18-19
DESTELLOS CON INTERMITENCIA 230V~ / max 40W
8
COM - COMUN
20
L - FASE
230V~ / 50/60 Hz
9
PHOTO - FOTOCELULA - N.C.
21
N - NEUTRO
ALIMENTACION
CENTRALE
