GAPOSA QCzero - Exclusion Fermeture Automatique; 4 Sélection de la Logique de Fonctionnement; Fermeture À Homme Présent; Logique de la Photocellule

42
QCzero
QCzeroP
FR

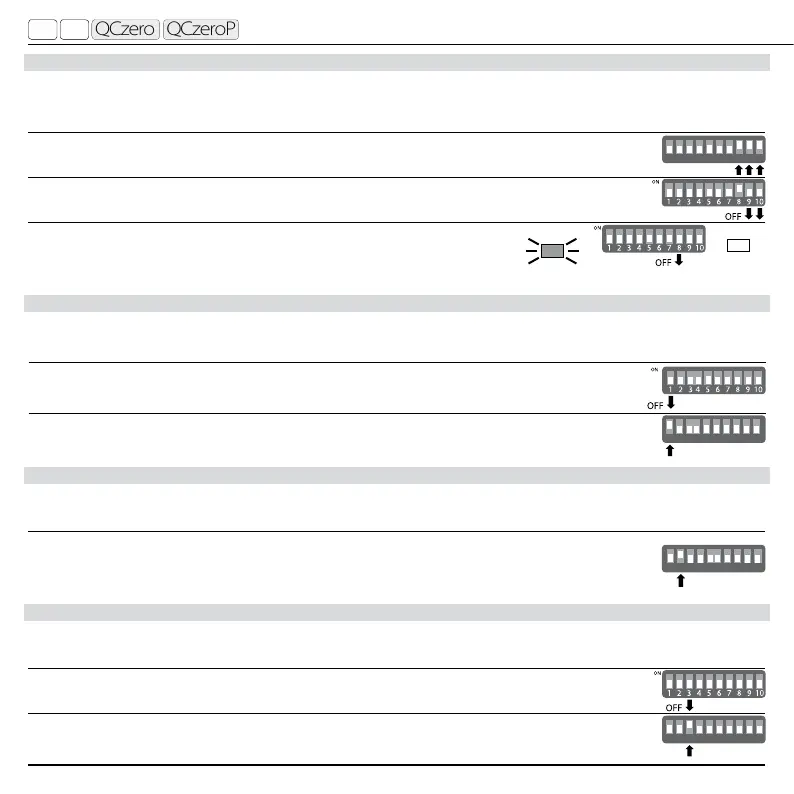

3.7.3 EXCLUSION FERMETURE AUTOMATIQUE
Cette procédure exclue la fermeture automatique en eaçant le temps de pause. Une fois exclue, elle peut être réactivée à
travers la programmation du temps de pause.
4 SÉLECTION DE LA LOGIQUE DE FONCTIONNEMENT
L’armoire peut gérer 2 logiques de fonctionnement pour la commande start/stop (SS): PAS-PAS ou GENERALE.
4.1 FERMETURE À “HOMME PRÉSENT”
Il est possible d’activer le fonctionnement à “homme présent” pour la commande FERMER.
4.2 LOGIQUE DE LA PHOTOCELLULE
Il est possible de sélectionner 2 modes de fonctionnement pour la photocellule de sécurité branchée aux bornes 8 et 9.
OPERATIONS
1. Positionner les dip 8, 9, 10 de l’armoire en ON
2. Mettre en OFF seulement les dip 9 et 10. Le dip 8 reste en ON
3. Lorsque le led TEST commence à clignoter, mettre en OFF aussi le dip 8.
La procédure d’eacement est terminée.
DESCRIPTION DE LA LOGIQUE
FONCTION EN FERMETURE (mettre le dip 3 en OFF): pendant la fermeture,
l’intervention de la photocellule invertit le mouvement de la porte en ouverture.
FONCTION EN FERMETURE (mettre le dip 3 en OFF): pendant la fermeture,
l’intervention de la photocellule invertit le mouvement de la porte en ouverture.
DESCRIPTION DE LA LOGIQUE
COMANDE FERMER A « HOMME PRESENT »: Par cette logique l’entrée FERMER fonctionne toujours en
homme présent (même à travers des émetteurs radio, pourvu qu’il soit programmé pour commande
à trois boutons MONTEE-STOP-DESCENTE. Voir par. 3.4 pag. 39). Attention: les commandes SS et OUVRIR
restent maintiennent la logique impulsive! La fermeture automatique est exclue.
ON
ON
1 2 3 4 5 6 7 8 9 10
ON
DESCRIPTION DE LA LOGIQUE
PAS – PAS: La commande SS à chaque activation exécute les commandes
OUVRIR > STOP > FERMER > STOP en séquence. Pendant la pause une commande SS exclue la fermeture
automatique. La commande successive referme la porte.
GENERALE: La commande SS commande toujours l’ouverture sauf dans le cas
ou la porte est toute ouverte, dans ce cas elle commande la fermeture.
ON
ON
1 2 3 4 5 6 7 8 9 10
ON
ON
1 2 3 4 5 6 7 8 9 10
ON
ON
1 2 3 4 5 6 7 8 9 10
Armoire de commande pour motoréducteurs monophasés
CLIGNOTEMENT
TEST
ETEINT
TEST
