5. SEÑALIZACION DE LOS LED
9 led que señalan el estado de la central y de los sistemas a ella conectados. Esto permite de VERIFICAR FACILMENTE SI
HAY ERRORES EN LAS CONEXIONES o averias de los dispositivos. En la tabla siguiente están explicadas las funciones de los
diferentes leds.
ES

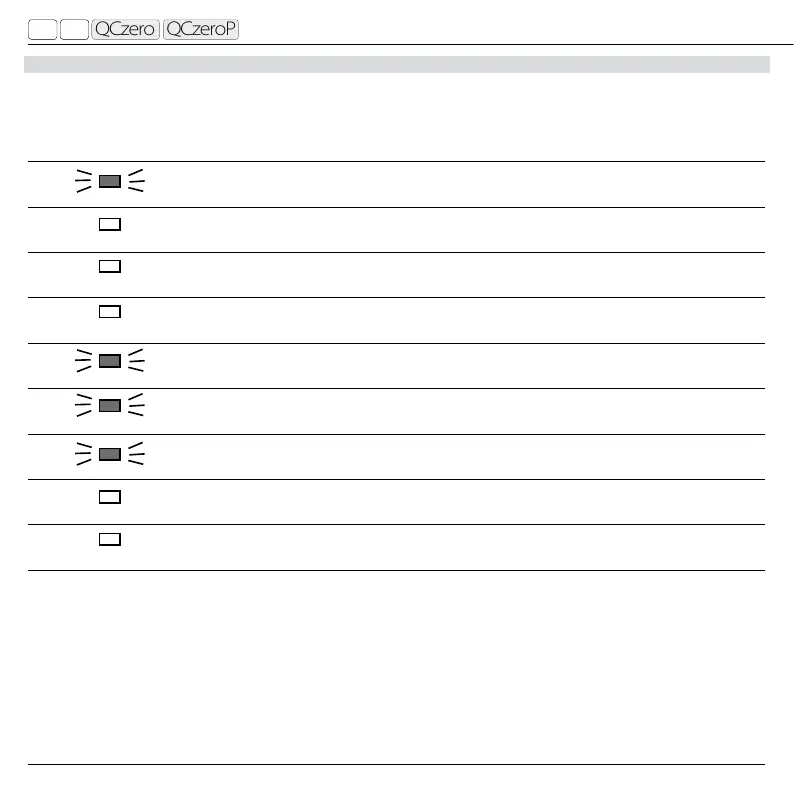

LED ESTADO FUNCION
ON Indica la presencia de alimentación. Si esta apagado la central no esta ENCENDIDA.
UP Indica el estado del ingreso ABRIR (bornes 1 – 2).
DW Indica el estado del ingreso CERRAR (bornes 2 - 3).
SS Indica el estado del ingreso Start/Stop (bornes 4 - 5).
ST SI ESTA ENCENDIDO Indica el estado del ingreso STOP (bornes 5 - 6).
ED Indica el estado de la BARRA (bornes 7 - 8). Cuando la barra esta apretada se apaga.
PH Indica el estado de la FOTOCELULA (bornes 8 - 9). Cuando la fotocélula detecta un obstáculo se apaga.
TEST
Utilizado por las señalizaciones durante de las programaciones. Durante del funcionamiento normal
señala, si está activado, la ejecución del TEST de las fotocélulas.
LIGHT Indica el estado de la salida de la lampara de cortesia.
Central de mando con receptor radio
