GAPOSA QCzero - Programmation du Temps de Fonctionnement; Programmation du Temps de Pause

41
QCzero
QCzeroP
FR

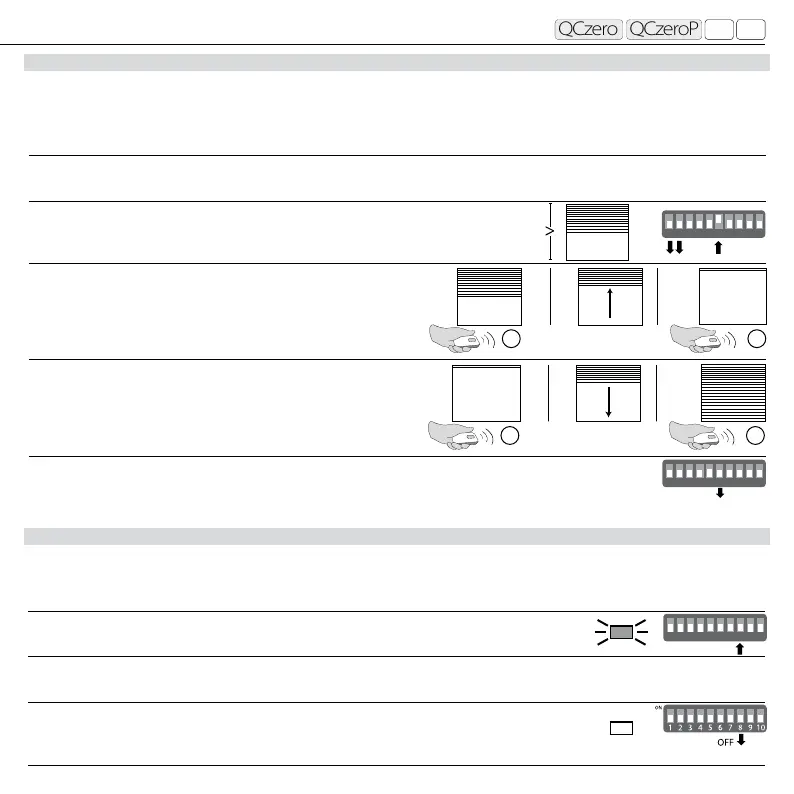

3.7.1 PROGRAMMATION DU TEMPS DE FONCTIONNEMENT
Le temps de fonctionnement est le temps nécessaire à la porte pour eectuer une manoeuvre complète d’ouverture ou de
fermeture. Au travers de cette procédure, la centrale apprend automatiquement la course de la porte.
Sans aucune programmation le temps de fonctionnement en mémoire est de 30 sec.
3.7.2 PROGRAMMATION DU TEMPS DE PAUSE (FERMETURE AUTOMATIQUE)
La programmation du temps de pause permet à la porte de s’arrêter automatiquement. Une fois mémorisé, le temps de pause
peut être modié en répétant la procédure.
OPERATIONS
1. Vérier le sens de rotation du moteur et contrôler que les ns de courses soient réglés!
Si, pendant la procédure, les systèmes de sécurité sont actionnés, le mouvement du moteur est arrêté.
2. Positionner la porte à mi-course. Mettre les dip.
1 et 2 en OFF et puis le dip 6 en ON.
3. Donner une commande SS, la porte commence à s’ouvrir.
Quand la porte arrive en position de complète ouverture,
envoyer une nouvelle commande SS.
4. Donner une commande SS, la porte commence à se fermer.
Quand elle arrive en position de complète fermeture, envoyer
une nouvelle commande SS.
5. Positionner le dip 6 en OFF. La programmation est terminée.
OFF
ON
1 2 3 4 5 6 7 8 9 10
ON
POSITIONNER A
MI-COURSE
1 2
1 2
OFF
ON
1 2 3 4 5 6 7 8 9 10
Armoire de commande pour motoréducteurs monophasés
OPERATIONS
1. Positionner en ON le dip 8 de l’armoire. Le led TEST s’allume.
2. Attendre le temps que l’on désire xer entre l’ouverture et la fermeture automatique. Temps max: 4 min
3. Remettre en OFF le dip 8. Le led TEST s’éteint et la pause a été mémorisée.
ON
ON
1 2 3 4 5 6 7 8 9 10
ALLUME
TEST
ETEINT
TEST
