4.3.2 Unité de commande

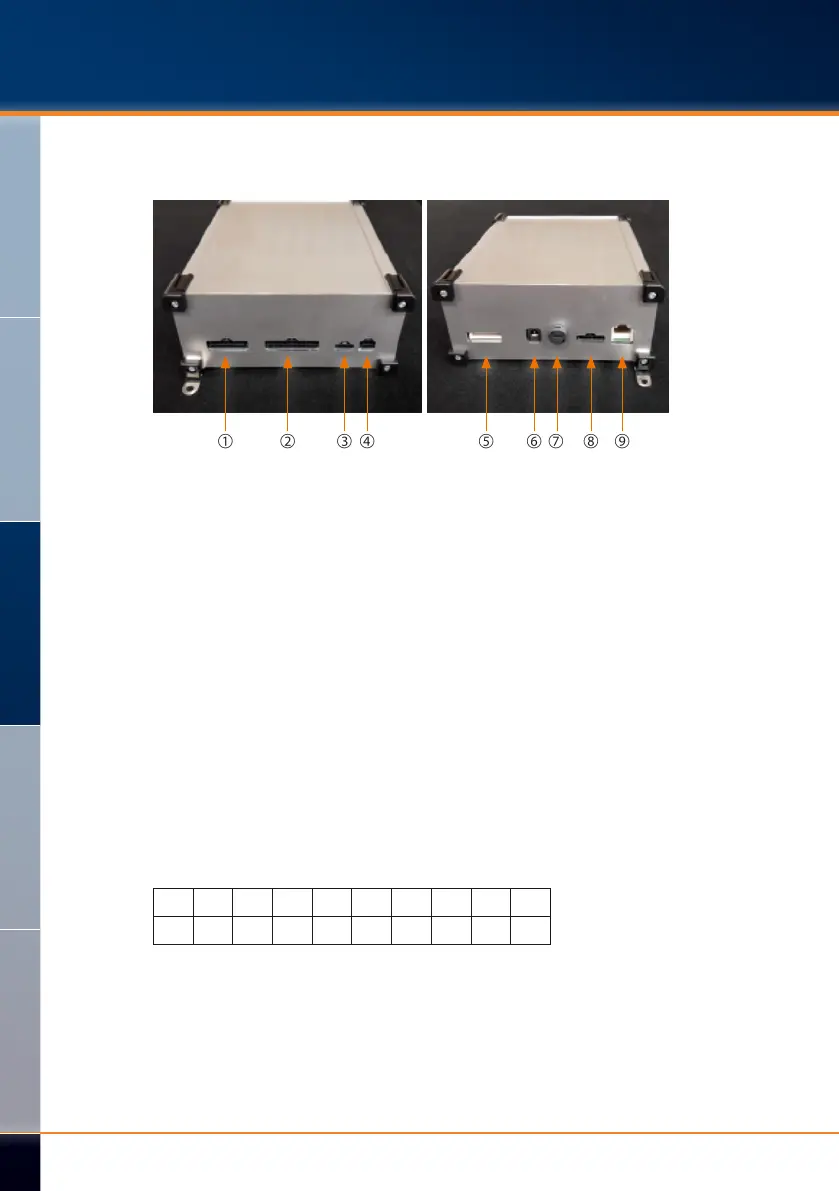

Disposition des fiches
➈➀ ➁ ➂ ➃ ➅➄ ➇➆
➀ Faisceau de câbles (14 pôles)
➁ Faisceau de câbles (20 pôles)
➂ Capteur de position (inductif)
➃ Contacteur de porte
➄ Moteur d‘entraînement
➅ Alimentation électrique (24V)
➆ Fusible (F 2A)
➇ Encodeur
➈ Câble de communication RS232
Affectation des fiches
Faisceau de câbles 20 pôles
Aimant 18 Aimant 16 Aimant 14 Aimant 12 Aimant 10 Aimant 8 Aimant 6 Aimant 4 Aimant 2
20 18 16 14 12 10 8 6 4 2
19 17 15 13 11 9 7 5 3 1
Aimant 17 Aimant 15 Aimant 13 Aimant 11
Aimant 9 Aimant 7 Aimant 5 Aimant 3 Aimant 1
+ 24 V
