4.3.2 Unità di comando

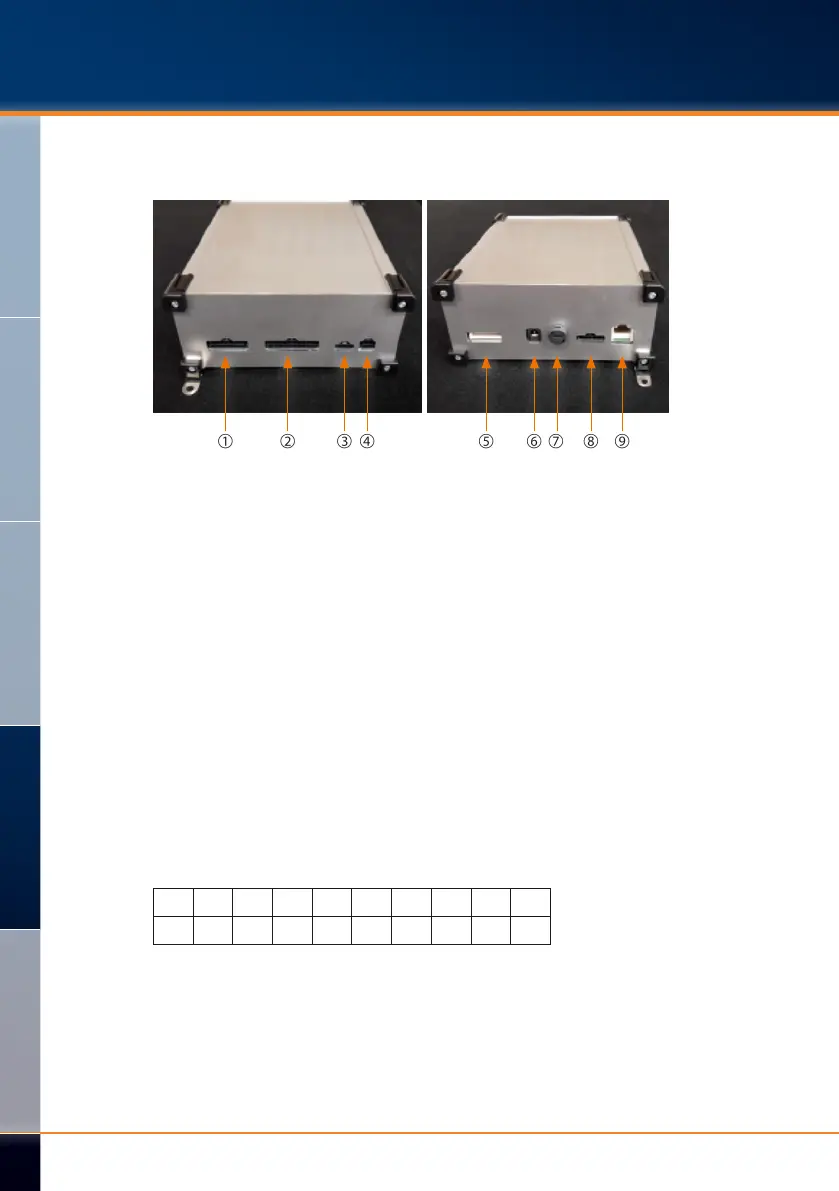

Associazione del connettori
➈➀ ➁ ➂ ➃ ➅➄ ➇➆
➀ Cablaggio (14 poli)
➁ Cablaggio (20 poli)
➂ Sensore di posizione (induttivo)
➃ Interruttore della porta di protezione
➄ Motore di trasmissione
➅ Alimentazione elettrica (24V)
➆ Fusibile (F 2A)
➇ Encoder
➈ Cavo di comunicazione RS232
Assegnazione dei connettori
Cablaggio 20 poli
Magnete 18 Magnete 16 Magnete 14 Magnete 12 Magnete 10 Magnete 8 Magnete 6 Magnete 4 Magnete 2
20 18 16 14 12 10 8 6 4 2
19 17 15 13 11 9 7 5 3 1
Magnete 17 Magnete 15 Magnete 13 Magnete 11
Magnete 9 Magnete 7 Magnete 5 Magnete 3 Magnete 1
+ 24 V
