GARANT Tool24 PickOne - Steuereinheit

4.3.2 Steuereinheit

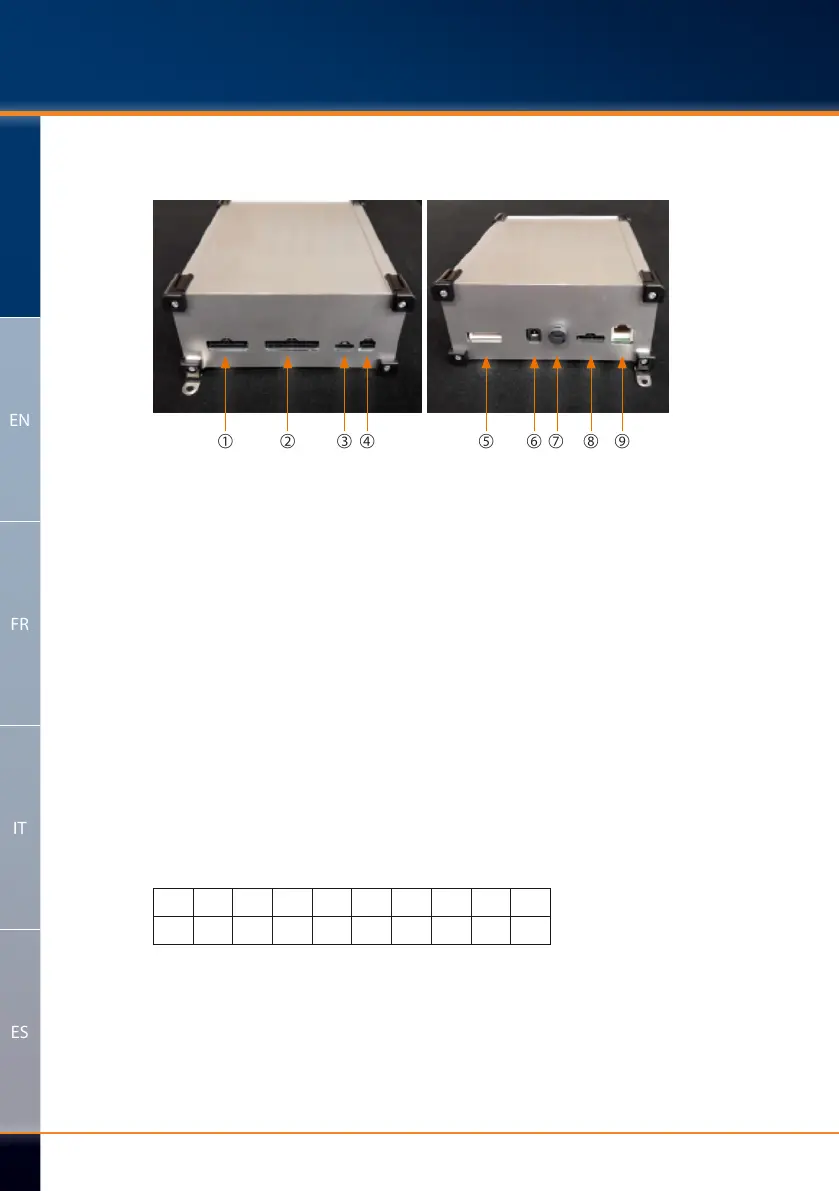

Steckerzuordnung
➈➀ ➁ ➂ ➃ ➅➄ ➇➆
➀ Kabelbaum (14-polig)
➁ Kabelbaum (20-polig)
➂ Positionssensor (induktiv)
➃ Schutztürschalter
➄ Antriebsmotor
➅ Stromversorgung (24V)
➆ Sicherung (F 2A)
➇ Encoder
➈ RS232 Kommunikationsleitung
Steckerbelegung
Kabelbaum 20-polig
Magnet 18 Magnet 16 Magnet 14 Magnet 12 Magnet 10 Magnet 8 Magnet 6 Magnet 4 Magnet 2
20 18 16 14 12 10 8 6 4 2
19 17 15 13 11 9 7 5 3 1
Magnet 17 Magnet 15 Magnet 13 Magnet 11
Magnet 9 Magnet 7 Magnet 5 Magnet 3 Magnet 1
+ 24 V
26
