4.3.2 Unidad de control

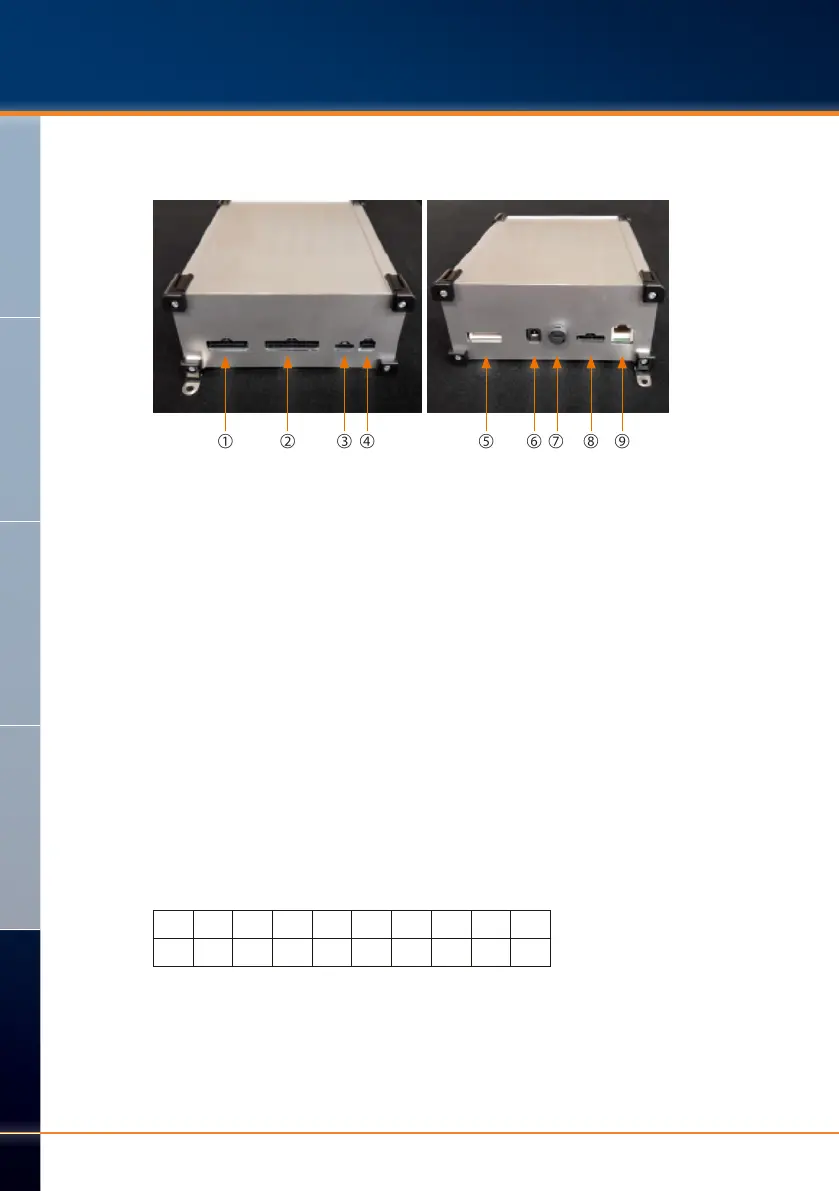

Asignación de conector
➈➀ ➁ ➂ ➃ ➅➄ ➇➆
➀ Arnés de cables (14 polos)
➁ Arnés de cables (20 polos)
➂ Sensor de posición (inductivo)
➃ Interruptor de puerta de protección
➄ Motor del accionamiento
➅ Suministro de corriente (24V)
➆ Fusible (F 2A)
➇ Codificador
➈ Conductor de comunicaciones RS232
Ocupación del conector
Arnés de cables 20 polos
Electroimán 18 Electroimán 16 Electroimán 14 Electroimán 12 Electroimán 10 Electroimán 8 Electroimán 6 Electroimán 4 Electroimán 2
20 18 16 14 12 10 8 6 4 2
19 17 15 13 11 9 7 5 3 1
Electroimán 17 Electroimán 15 Electroimán 13 Electroimán 11
Electroimán 9 Electroimán 7 Electroimán 5 Electroimán 3 Electroimán 1
+ 24 V
