550_us
10 / 44
8 Herstellerangaben
8.1 Transport
G Ventil nur auf geeignetem Lademittel
transportieren, nicht stürzen, vorsichtig
handhaben.
G Verpackungsmaterial entsprechend
den Entsorgungsvorschriften / Umwelt-
schutzbestimmungen entsorgen.
8.2 Lieferung und Leistung
G Ware unverzüglich bei Erhalt auf Vollstän-
digkeit und Unversehrtheit überprüfen.
G Lieferumfang aus Versandpapieren,
Ausführung aus Bestellnummer
ersichtlich.
G Das Ventil wird im Werk auf Funktion
geprüft.
G Auslieferungszustand des Ventils:
Steuerfunktion: Zustand:
1 Federkraft geschlossen (NC) geschlossen
2 Federkraft geöff net (NO) geöff net
3 Beidseitig angesteuert (DA) undefi niert
8 Beidseitig angesteuert
(in Ruhestellung geöff net)
geöff net
8.3 Lagerung
G Ventil staubgeschützt und trocken in
Originalverpackung lagern.
G UV-Strahlung und direkte
Sonneneinstrahlung vermeiden.
G Maximale Lagertemperatur: 60° C.
G Lösungsmittel, Chemikalien, Säuren,
Kraftstoff e u.ä. dürfen nicht mit Ventilen
und deren Ersatzteilen in einem Raum
gelagert werden.
8.4 Benötigtes Werkzeug
G Benötigtes Werkzeug für Einbau und
Montage ist nicht im Lieferumfang
enthalten.
G Passendes, funktionsfähiges und
sicheres Werkzeug benutzen.
9 Funktionsbeschreibung
Das fremdgesteuerte 2/2 Wege-Ventil GEMÜ
550 ist ein Metall-Schrägsitzventil mit Durch-
gangskörper und besitzt einen Kolbenantrieb.
Die Ventilkörper sind gemäß Datenblatt in
verschiedenen Ausführungen erhältlich.
Das Ventil hat bei Steuerfunktion NC serien-
mäßig eine optische Stellungsanzeige (für
Steuerfunktion NO und DA auf Anfrage). Viel-
fältiges Zubehör ist lieferbar z.B. elektrische
Stellungsrückmelder, Hubbegrenzung, elek-
tropneumatische Stellungs- und Prozessreg-
ler.
Die Absperrung am Ventilsitz erfolgt durch
eine in den Ventilteller gekammerte PTFE-
Dichtung. Die Abdichtung der Ventilspindel
erfolgt über eine sich selbstnachstellende
Stopfbuchsenpackung; dadurch ist auch
nach langer Betriebszeit eine wartungsarme
und zuverlässige Ventilspindelabdichtung
gegeben. Der Abstreifring vor der Stopfbuch-
senpackung schützt die Dichtung zusätzlich
vor Verschmutzung und Beschädigung.

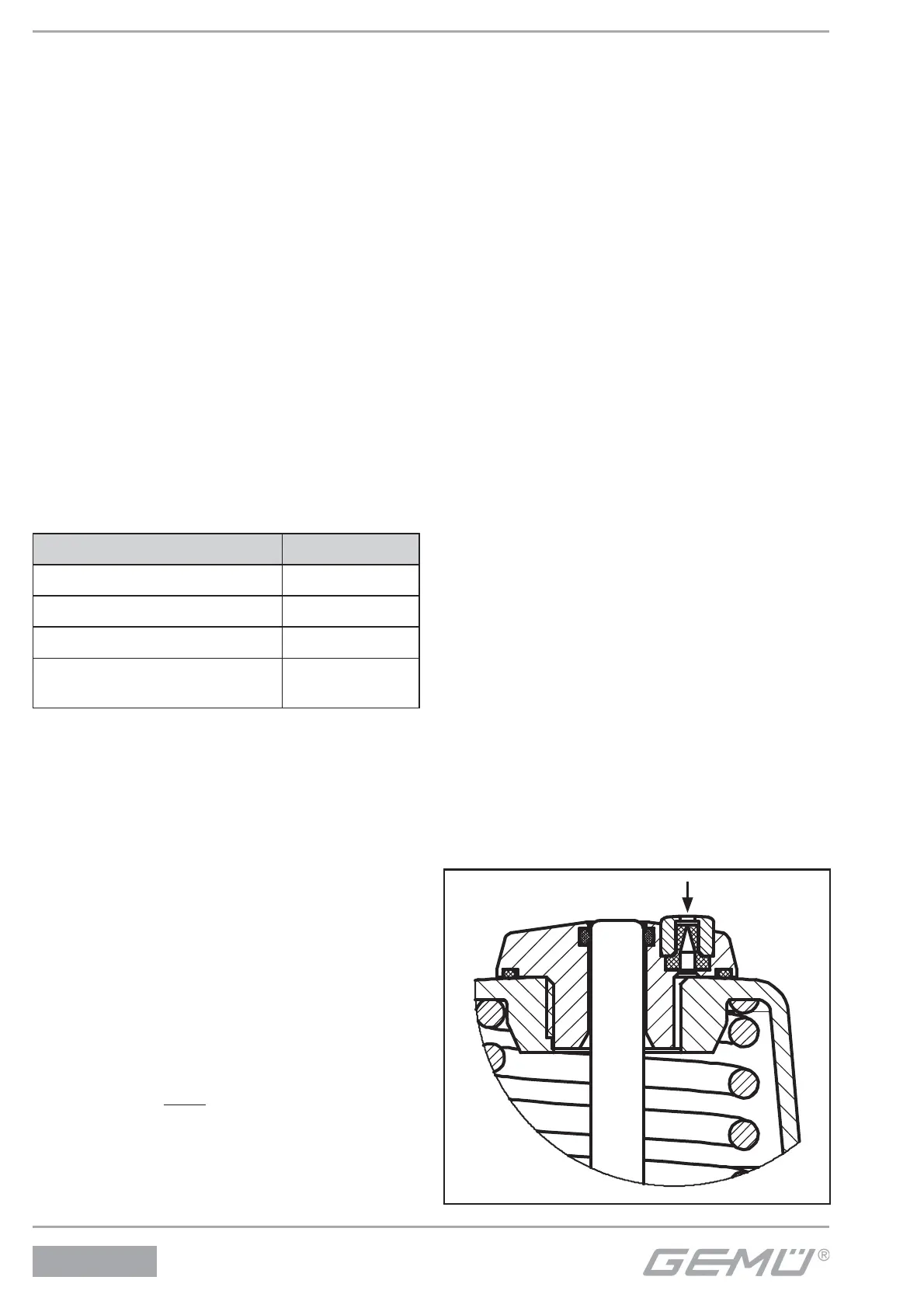

9.1 Sonderentlüftung
Die Sonderentlüftung mit einem Lippen-
Rückschlagventil wurde u.a. für die Lebens-
mittel-Industrie entworfen. Sie verhindert das
Eindringen von Schmutzwasser und Reini-
gungsmedien. Die Sonderentlüftung ist opti-
onal ab Werk verfügbar (siehe Bestelldaten
Rubrik "Sonderausführungen").
