9 / 44
550_us

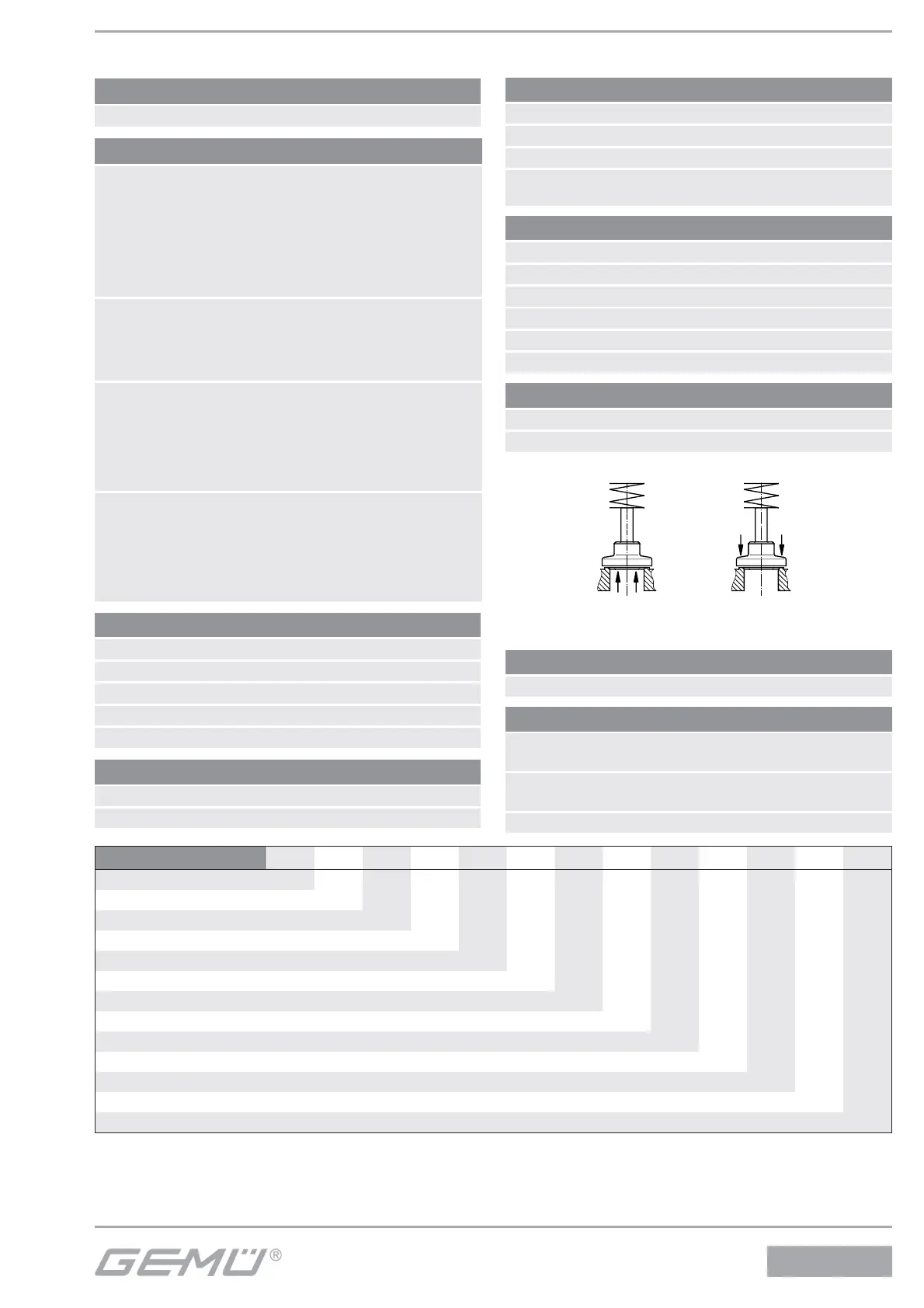

7 Bestelldaten
Gehäuseform Code
Durchgangskörper D
Ventilkörperwerkstoff Code
1.4435 (ASTM A 351 CF3M) Feinguss* 34
1.4408 Edelstahl-Guss 37
1.4435 (316 L) Schmiedekörper 40
ASTM A 351 CF3M Feinguss* C1
* Material ist gleichwertig 316L
Sitzdichtung Code
PTFE 5
PTFE mit Glasverstärkung 5G
Bestellbeispiel
550 15 D 1 34 5 1 1 G 1 1781
Typ 550
Nennweite 15
Gehäuseform (Code) D
Anschlussart (Code) 1
Ventilkörperwerkstoff (Code) 34
Sitzdichtung (Code) 5
Steuerfunktion (Code) 1
Antriebsgröße (Code) 1
Durchflussrichtung (Code) G
Federsatz (Code) 1
Sonderausführungen (Code) 1781
Steuerfunktion Code
Federkraft geschlossen (NC) 1
Federkraft geöffnet (NO) 2
Beidseitig angesteuert (DA) 3
Beidseitig angesteuert (in Ruhestellung geöffnet) 8
(nur für Regelventile)
Antriebsgröße Code
Antrieb 0 Kolben ø 28 mm 0
Antrieb 1 Kolben ø 42 mm 1
Antrieb 2 Kolben ø 60 mm 2
Antrieb 3 Kolben ø 80 mm 3
Antrieb 4 Kolben ø 100 mm 4
Antrieb 5 Kolben ø 130 mm 5
Gegen den Teller G
Mit dem Teller M
Durchfl ussrichtung Code
M
G*
* Zu bevorzugende Durchflussrichtung bei inkompressiblen,
flüssigen Medien um „Wasserschläge“ zu vermeiden
Standard 1
Federsatz Code
* Option 6996 kann nur ab Werk geliefert werden.
Sonderentlüftung* 6996
speziell für Lebensmittel-Industrie
Oberflächen, elektropoliert 1781
ist standardmäßig trovaliert
Sonderausführungen Code
Anschlussart Code
Schweißstutzen
Stutzen DIN 0
Stutzen DIN 11850, Reihe 1 16
Stutzen DIN 11850, Reihe 2 17
Stutzen DIN 11850, Reihe 3 18
Stutzen SMS 3008 37
Stutzen ASME BPE 59
Stutzen EN ISO 1127 60
Gewindeanschluss
Gewindemuffe DIN ISO 228 1
Gewindemuffe BS 21 Rc 3B
Gewindestutzen DIN ISO 228 9
Gewindemuffe NPT 31
Flansch
Flansch EN 1092 / PN16 / Form B
Baulänge EN 558, Reihe 1
ISO 5752, basic series 1 8
Flansch EN 1092 / PN25 / Form B
Baulänge EN 558, Reihe 1 10
Flansch EN 1092 / PN25 / Form B 13
Clamp-Stutzen
Clamp in Anlehnung an ASME BPE für Rohr
EN ISO 1127, Baulänge EN 558, Reihe 1 82
Clamp DIN 32676 für Rohr DIN 11850,
Baulänge EN 558, Reihe 1 86
Clamp ASME BPE für Rohr ASME BPE,
Baulänge EN 558, Reihe 1 88
