Steuerfunktion
Anschlüsse
24
1 (NC) + -
2 (NO) - +
3 (DA) + +
8 (in Ruhestellung geöff net) + +
+ = vorhanden / - = nicht vorhanden
(Anschlüsse 2 / 4 siehe Bilder oben)
11.4 Steuermedium anschließen
+
Wichtig:
Steuermediumleitungen span-
nungs- und knickfrei montieren!
Je nach Anwendung geeignete
Anschlussstücke verwenden.
Gewinde der Steuermediumanschlüsse 2
und 4:
Antriebsgröße Gewinde
0M5
1, 2 G 1/8
3, 4, 5 G 1/4
Steuerfunktion Anschluss
1
Federkraft ge-
schlossen (NC)
2: Steuermedium (Öff nen)
2
Federkraft
geöff net (NO)
4: Steuermedium (Schließen)
3
Beidseitig ange-
steuert (DA)
2: Steuermedium (Öff nen)
4: Steuermedium (Schließen)
8
Beidseitig ange-
steuert (in Ruhe-
stellung geöff net)
2: Steuermedium (Öff nen)
4: Steuermedium (Schließen)

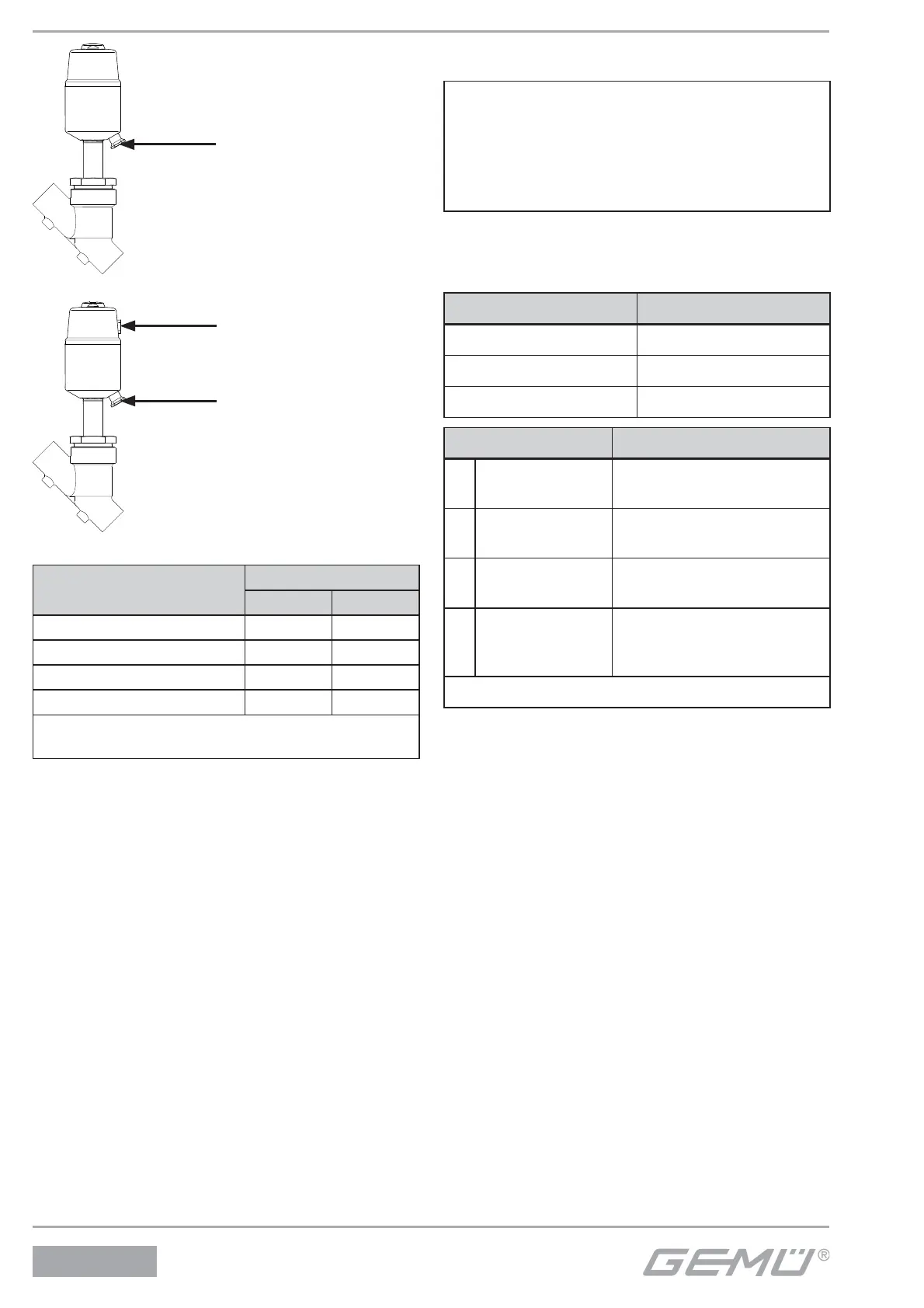

Anschlüsse 2 / 4 siehe Bilder links
Anschluss 2
Anschluss 4
Anschluss 2
Steuerfunktion 1
Steuerfunktion 2, 3, 8
