13 / 44
550_us
Montage bei Gewindeanschluss:
G Gewindeanschluss entsprechend der
gültigen Normen in Rohr einschrauben.
G Ventilkörper an Rohrleitung anschrauben,
geeignetes Gewindedichtmittel
verwenden. Das Gewindedichtmittel ist
nicht im Lieferumfang enthalten.
Montage bei Flanschanschluss:
Ventil im angelieferten Zustand einbauen:
1. Auf saubere und unbeschädigte
Dichtfl ächen der Anschlussfl ansche
achten.
2. Flansche vor Verschrauben sorgfältig
ausrichten.
3. Dichtungen gut zentrieren.
4. Alle Flanschbohrungen nutzen.
5. Ventilfl ansch und Rohrfl ansch mit
geeignetem Dichtmaterial und
passenden Schrauben verbinden
(Dichtmaterial und Schrauben sind nicht
im Lieferumfang enthalten).
Schrauben über Kreuz anziehen!
6. Nur Verbindungselemente aus
zulässigen Werkstoff en verwenden!
Entsprechende Vorschriften für An-
schlüsse beachten!
Nach der Montage:
G Alle Sicherheits- und Schutzeinrichtungen
wieder anbringen bzw. in Funktion setzen.
11.2 Bedienung

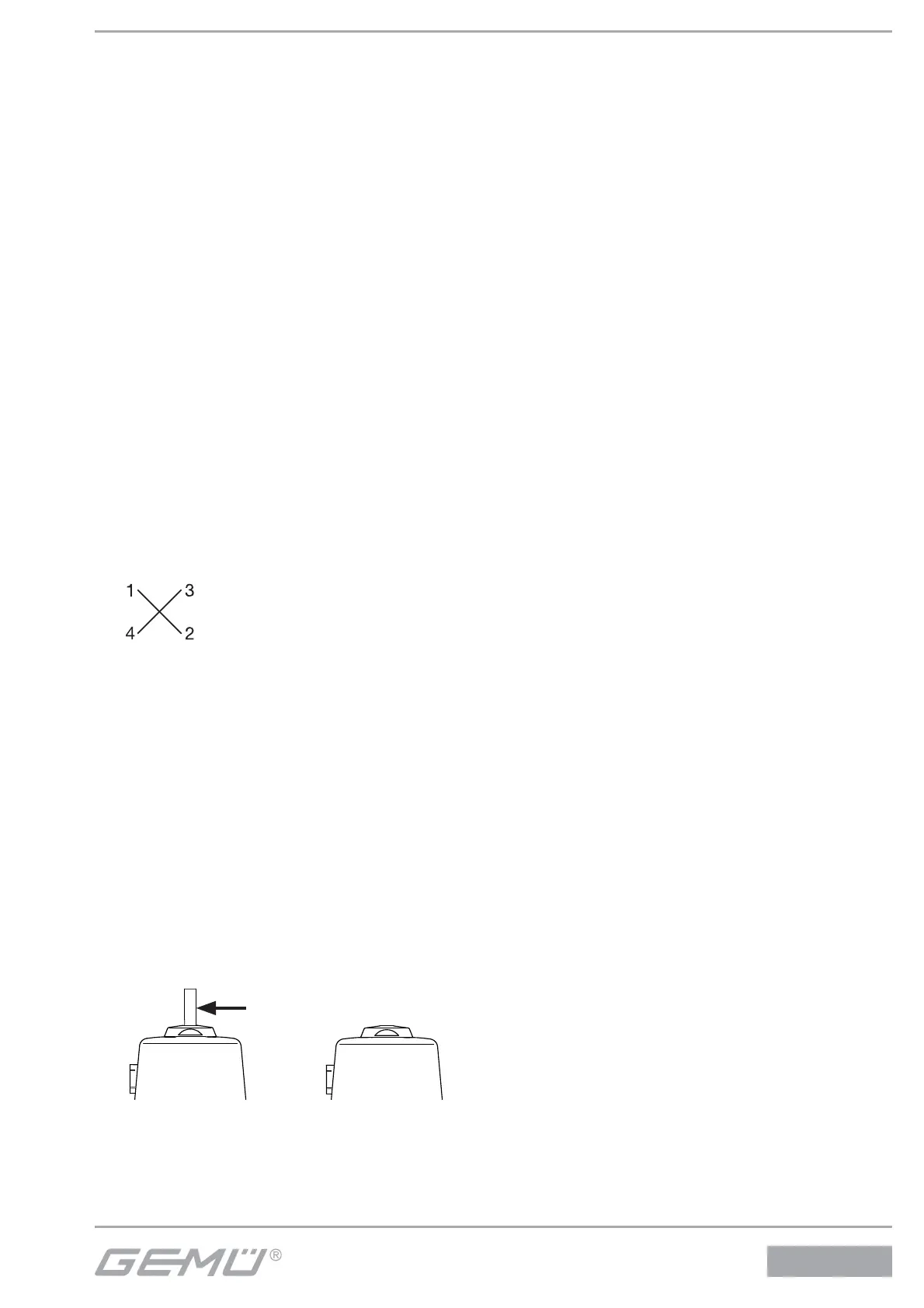

Optische Stellungsanzeige
Ventil off en Ventil geschlossen
11.3 Steuerfunktionen
Folgende Steuerfunktionen sind verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC):
Ruhezustand des Ventils: durch Federkraft
geschlossen. Ansteuern des Antriebs (An-
schluss 2) öff net das Ventil. Entlüften des
Antriebs bewirkt das Schließen des Ventils
durch Federkraft.
Steuerfunktion 2
Federkraft geöff net (NO):
Ruhezustand des Ventils: durch Federkraft
geöff net. Ansteuern des Antriebs (Anschluss
4) schließt das Ventil. Entlüften des Antriebs
bewirkt das Öff nen des Ventils durch Feder-
kraft.
Steuerfunktion 3
Beidseitig angesteuert (DA):
Ruhezustand des Ventils: keine defi nierte
Grundposition. Öff nen und Schließen des
Ventils durch ansteuern der entsprechenden
Steuermediumanschlüsse (Anschluss 2: Öff -
nen / Anschluss 4: Schließen).
Nur für Regelventile: Steuerfunktion 8
Beidseitig angesteuert (in Ruhestellung
geöff net):
Ruhezustand des Ventils: durch Federkraft
geöff net. Öff nen und Schließen des Ventils
durch ansteuern der entsprechenden Steu-
ermediumanschlüsse (Anschluss 2: Öff nen /
Anschluss 4: Schließen).
