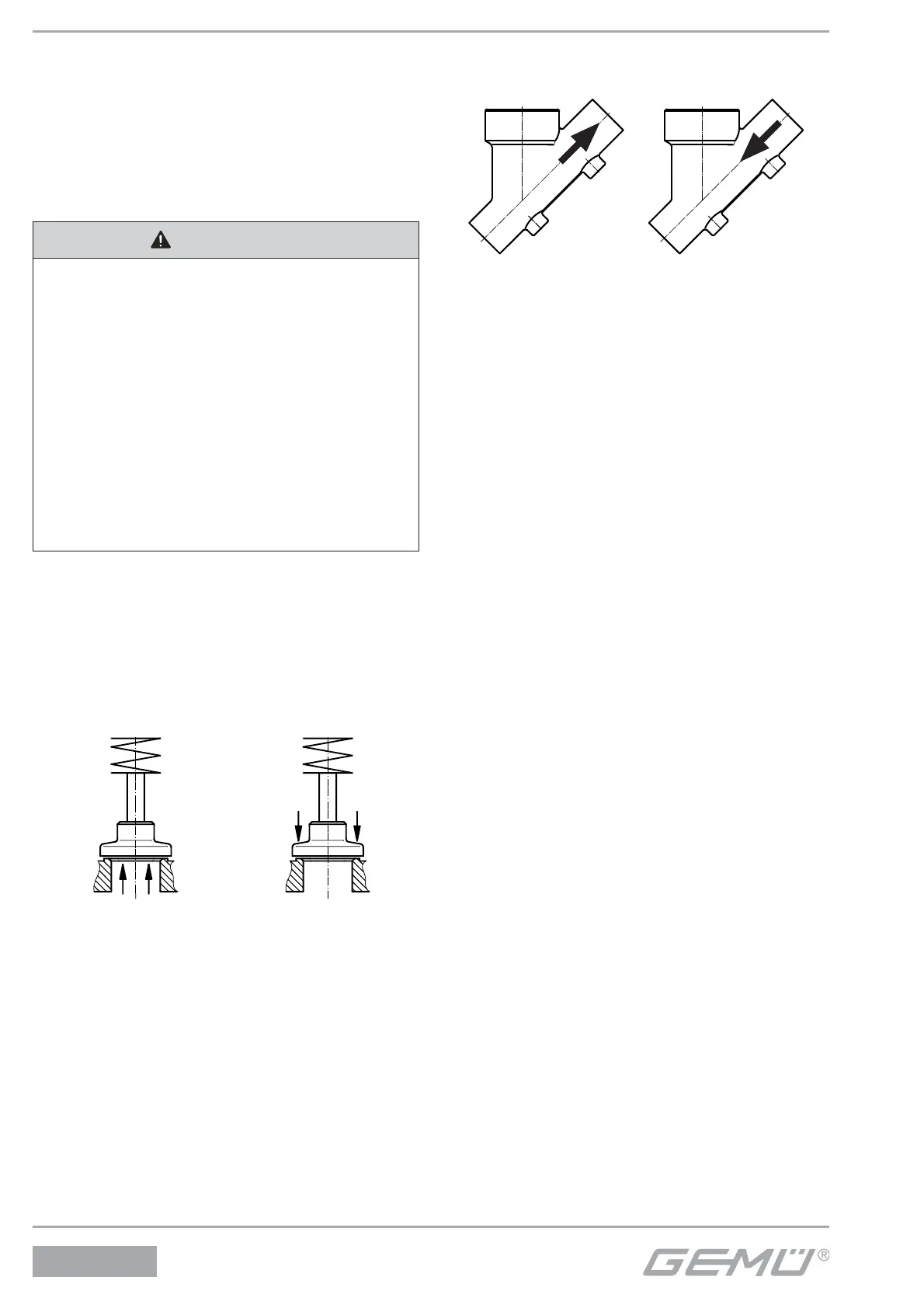

G Montagearbeiten nur durch geschultes
Fachpersonal.
G Geeignete Schutzausrüstung gemäß
den Regelungen des Anlagenbetreibers
berücksichtigen.
Installationsort:
VORSICHT
G Ventil äußerlich nicht stark
beanspruchen.
G Installationsort so wählen, dass Ventil
nicht als Steighilfe genutzt werden
kann.
G Rohrleitung so legen, dass Schub- und
Biegungskräfte, sowie Vibrationen und
Spannungen vom Ventilkörper
ferngehalten werden.
G Ventil nur zwischen zueinander
passenden, uchtenden Rohrleitungen
montieren.
Einbaulage:
Für Ventile mit Regelkegel empfehlen wir
eine senkrecht stehende oder hängende
Einbaulage des Antriebs zur Optimierung
der Standzeit.
Richtung des Betriebsmediums:
Durch ussrichtung:
G* M
gegen den Teller* mit dem Teller
* Zu bevorzugende Durch ussrichtung
bei inkompressiblen, üssigen und
damp örmigen Medien um "Wasser-
schläge" zu vermeiden.
Die Durch ussrichtung ist durch einen
Pfeil auf dem Ventilkörper gekennzeichnet:
gegen den Teller mit dem Teller
Montage:
1. Eignung des Ventils für jeweiligen Ein-
satzfall sicherstellen. Das Ventil muss für
die Betriebsbedingungen des Rohrlei-
tungssystems (Medium, Mediumskon-
zentration, Temperatur und Druck) sowie
die jeweiligen Umgebungsbedingungen
geeignet sein. Technische Daten des
Ventils und der Werksto e prüfen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos schalten.
5. Anlage bzw. Anlagenteil vollständig
entleeren und abkühlen lassen bis
Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen
ausgeschlossen sind.
6. Anlage bzw. Anlagenteil fachgerecht
dekontaminieren, spülen und belüften.
Montage bei Schweißstutzen:
1. Schweißtechnische Normen einhalten!
2. Antrieb vor Einschweißen des
Ventilkörpers demontieren (siehe Kapitel
12.1).
3. Schweißstutzen abkühlen lassen.
4. Ventilkörper und Antrieb wieder
zusammen bauen (siehe Kapitel 12.3).
Montage bei Clampanschluss:
G Bei Montage der Clampanschlüsse
entsprechende Dichtung zwischen
Ventilkörper und Rohranschluss einlegen
und mit Klammer verbinden. Die Dichtung
sowie die Klammer der Clampanschlüsse
sind nicht im Lieferumfang enthalten.
